| 分 類 | 直流操作形 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 特 長 | 直流側操作は交流側操作に比べ安定した応答時間を確保できます。 | ||||||||||
| 形 式 | MH-16 | MH-17 | MH-171 | MH-10 | MH-101 | MH-12 | MH-121 | MH-34 | MH-50 | MH-60 | |
| 定格入力 | AC380V /440V |
AC200V /220V |
AC100V /110V |
AC200V /220V |
AC100V /110V |
AC200V /220V |
AC100V /110V |
AC200V /220V |
AC200V /220V |
AC380V ～ 440V |
|
| 定格出力 | DC171V /200V |
DC90V /99V |
DC90V /99V |
DC83.5V ～ 97V |
|||||||
| 定格電流 | DC0.3A | DC0.6A | DC1.2A | DC1.2A | DC1.8A | DC1.5A | |||||
| 結線方式 | リード線式 | リード線式 | リード線式 | 端子台式 | 端子台式 | 端子台式 | |||||
| 質 量 | 75g | 25g | 65g | 65g | 380g | 360g | 400g | ||||
| 出力電圧 | 定格電流 | 小 ←―――――――――――――――― サイズ ――――――――――――――――→ 大 | |||||||||

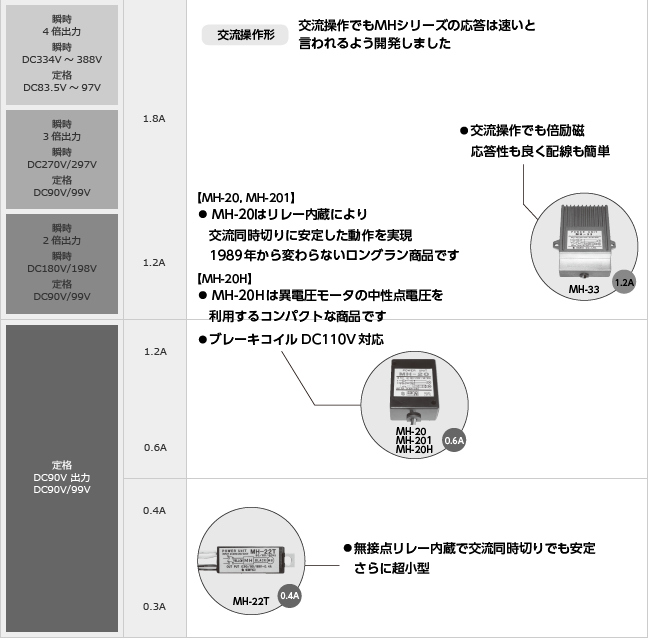

| 分 類 | 交流操作形 | |||||
|---|---|---|---|---|---|---|
| 特 長 | 交流操作形はモータの入力端子に配線済みのため電源ユニットへの供給が簡単です。 | |||||
| 形 式 | MH-22T | MH-20 | MH-201 | MH-20H | MH-33 | |
| 定格入力 | AC200 /220V |
AC200V /220V |
AC100V /110V |
AC230V /240V |
AC200V /220V |
|
| 定格出力 | DC90V /99V |
DC100V /108V |
DC90V /99V |
|||
| 定格電流 | DC0.4A | DC0.6A | DC1.2A | |||
| 結線方式 | リード線式 | リード線式 | リード線式 | |||
| 質 量 | 25ｇ | 75ｇ | 380ｇ | |||
| 出力電圧 | 定格電流 | 小 ←―――――――――――― サイズ ――――――――――――→ 大 | ||||
