寸法・性能

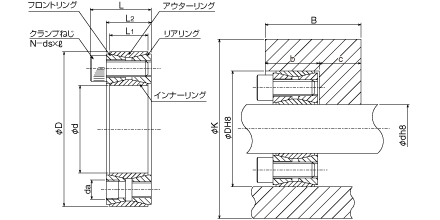

●下記の表のKの値は、B≧2×L1、b≧L、C≧d/2 の場合のものです。上記以外のときはご相談ください。
呼 称 | L2 mm |
L1 mm |
L mm |
締付けトルクMsで 伝達できる |
面圧力 | クランプねじ | ゆるめ ねじ サイズ (da) |
ボス材料のσ0.2によるボス外径(K)の最小値(mm) | 質量 kg |
J ×10-5 kg・m2 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SCE200 d × D mm |
トルク (M) N・m |
スラスト力 (F) kN |
シャフト (PS) MPa |
ボス (PB) MPa |
本数 (N) |
サイズ (dS×ℓ) |
締付け トルク (MS) N・m |
150 ※ | 200 ※ | 250 ※ | 300 ※ | 350 ※ | 400 ※ | ||||||
FC250 |
FC350 SS400 SC410 S10C-N |
FCD400 SS490 SC480 S20C-N |
FCD450 S35C-N |
FCD500 S45C-N |
FCD600 S55C-N |
||||||||||||||
19×47 | 20 | 17 | 26 | 270 | 28.8 | 263 | 107 | 8 | M6×18 | 14 | M8 | 75 | 66 | 62 | 59 | 57 | 56 | 0.23 | 7.4 |
20×47 | 20 | 17 | 26 | 285 | 28.8 | 250 | 107 | 8 | M6×18 | 14 | M8 | 75 | 66 | 62 | 59 | 57 | 56 | 0.23 | 7.38 |
22×47 | 20 | 17 | 26 | 315 | 28.8 | 227 | 107 | 8 | M6×18 | 14 | M8 | 75 | 66 | 62 | 59 | 57 | 56 | 0.22 | 7.33 |
24×50 | 20 | 17 | 26 | 385 | 32.4 | 234 | 113 | 8 | M6×18 | 14 | M8 | 82 | 72 | 67 | 63 | 61 | 60 | 0.24 | 9.33 |
25×50 | 20 | 17 | 26 | 405 | 32.4 | 225 | 113 | 8 | M6×18 | 14 | M8 | 82 | 72 | 67 | 63 | 61 | 60 | 0.24 | 9.28 |
28×55 | 20 | 17 | 26 | 500 | 36.0 | 223 | 114 | 10 | M6×18 | 14 | M8 | 90 | 79 | 73 | 70 | 68 | 66 | 0.28 | 13.4 |
30×55 | 20 | 17 | 26 | 540 | 36.0 | 208 | 114 | 10 | M6×18 | 14 | M8 | 90 | 79 | 73 | 70 | 68 | 66 | 0.27 | 13.6 |
32×60 | 20 | 17 | 26 | 690 | 43.2 | 234 | 125 | 12 | M6×18 | 14 | M8 | 104 | 89 | 82 | 78 | 75 | 73 | 0.32 | 18.8 |
35×60 | 20 | 17 | 26 | 750 | 43.2 | 214 | 125 | 12 | M6×18 | 14 | M8 | 104 | 89 | 82 | 78 | 75 | 73 | 0.3 | 18.4 |
38×65 | 20 | 17 | 26 | 950 | 50.4 | 230 | 135 | 14 | M6×18 | 14 | M8 | 119 | 100 | 91 | 86 | 83 | 80 | 0.35 | 25.3 |
40×65 | 20 | 17 | 26 | 1,000 | 50.4 | 219 | 135 | 14 | M6×18 | 14 | M8 | 119 | 100 | 91 | 86 | 83 | 80 | 0.33 | 24.7 |
42×75 | 24 | 20 | 32 | 1,640 | 78.2 | 275 | 154 | 12 | M8×22 | 34 | M10 | 154 | 124 | 111 | 104 | 99 | 95 | 0.58 | 55 |
45×75 | 24 | 20 | 32 | 1,750 | 78.2 | 256 | 154 | 12 | M8×22 | 34 | M10 | 154 | 124 | 111 | 104 | 99 | 95 | 0.55 | 54 |
48×80 | 24 | 20 | 32 | 1,870 | 78.2 | 240 | 144 | 12 | M8×22 | 34 | M10 | 155 | 128 | 115 | 108 | 103 | 100 | 0.62 | 69 |
50×80 | 24 | 20 | 32 | 1,950 | 78.2 | 230 | 144 | 12 | M8×22 | 34 | M10 | 155 | 128 | 115 | 108 | 103 | 100 | 0.59 | 68 |
55×85 | 24 | 20 | 32 | 2,500 | 91.2 | 245 | 158 | 14 | M8×22 | 34 | M10 | 180 | 143 | 127 | 118 | 113 | 109 | 0.64 | 85 |
呼 称 | L2 mm |
L1 mm |
L mm |
締付けトルクMsで 伝達できる |
面圧力 | クランプねじ | ゆるめ ねじ サイズ (da) |
ボス材料のσ0.2によるボス外径(K)の最小値(mm) | 質量 kg |
J ×10-5 kg・m2 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SCE200 d × D mm |
トルク (M) N・m |
スラスト力 (F) kN |
シャフト (PS) MPa |
ボス (PB) MPa |
本数 (N) |
サイズ (dS×ℓ) |
締付け トルク (MS) N・m |
150 ※ | 200 ※ | 250 ※ | 300 ※ | 350 ※ | 400 ※ | ||||||
FC250 |
FC350 SS400 SC410 S10C-N |
FCD400 SS490 SC480 S20C-N |
FCD450 S35C-N |
FCD500 S45C-N |
FCD600 S55C-N |
||||||||||||||
60×90 | 24 | 20 | 32 | 2,730 | 91.2 | 224 | 150 | 14 | M8×22 | 34 | M10 | 180 | 147 | 132 | 123 | 118 | 114 | 0.68 | 103 |
65×95 | 24 | 20 | 32 | 3,380 | 104 | 237 | 162 | 16 | M8×22 | 34 | M10 | 206 | 162 | 144 | 133 | 127 | 122 | 0.73 | 125 |
70×110 | 28 | 24 | 38 | 5,100 | 146 | 258 | 164 | 14 | M10×25 | 66 | M12 | 242 | 189 | 167 | 155 | 147 | 142 | 1.3 | 293 |
75×115 | 28 | 24 | 38 | 5,500 | 146 | 240 | 157 | 14 | M10×25 | 66 | M12 | 241 | 192 | 171 | 160 | 152 | 147 | 1.35 | 338 |
80×120 | 28 | 24 | 38 | 5,800 | 146 | 226 | 150 | 14 | M10×25 | 66 | M12 | 240 | 195 | 175 | 164 | 157 | 151 | 1.42 | 373 |
85×125 | 28 | 24 | 38 | 7,100 | 167 | 243 | 165 | 16 | M10×25 | 66 | M12 | 277 | 216 | 191 | 177 | 168 | 161 | 1.5 | 440 |
90×130 | 28 | 24 | 38 | 7,500 | 167 | 229 | 159 | 16 | M10×25 | 66 | M12 | 276 | 219 | 195 | 181 | 172 | 166 | 1.56 | 503 |
95×135 | 28 | 24 | 38 | 8,900 | 188 | 244 | 172 | 18 | M10×25 | 66 | M12 | 314 | 239 | 210 | 194 | 183 | 176 | 1.63 | 578 |
100×145 | 33 | 26 | 45 | 10,500 | 210 | 239 | 165 | 14 | M12×30 | 115 | M14 | 321 | 250 | 221 | 205 | 194 | 187 | 2.23 | 910 |
110×155 | 33 | 26 | 45 | 11,500 | 210 | 217 | 154 | 14 | M12×30 | 115 | M14 | 318 | 256 | 229 | 214 | 204 | 197 | 2.37 | 1,133 |
120×165 | 33 | 26 | 45 | 14,400 | 240 | 227 | 165 | 16 | M12×30 | 115 | M14 | 365 | 284 | 251 | 233 | 221 | 213 | 2.6 | 1,415 |
130×180 | 38 | 34 | 50 | 19,500 | 300 | 200 | 145 | 20 | M12×35 | 115 | M14 | 350 | 287 | 259 | 243 | 233 | 225 | 3.6 | 2,295 |
140×190 | 38 | 34 | 50 | 23,100 | 330 | 205 | 150 | 22 | M12×35 | 115 | M14 | 380 | 309 | 277 | 259 | 248 | 239 | 3.75 | 2,775 |
150×200 | 38 | 34 | 50 | 27,000 | 360 | 208 | 156 | 24 | M12×35 | 115 | M14 | 416 | 333 | 297 | 277 | 264 | 254 | 4.1 | 3,300 |
160×210 | 38 | 34 | 50 | 31,200 | 390 | 212 | 161 | 26 | M12×35 | 115 | M14 | 452 | 356 | 316 | 294 | 279 | 269 | 4.3 | 3,925 |
呼 称 | L2 mm |
L1 mm |
L mm |
締付けトルクMsで 伝達できる |
面圧力 | クランプねじ | ゆるめ ねじ サイズ (da) |
ボス材料のσ0.2によるボス外径(K)の最小値(mm) | 質量 kg |
J ×10-5 kg・m2 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SCE200 d × D mm |
トルク (M) N・m |
スラスト力 (F) kN |
シャフト (PS) MPa |
ボス (PB) MPa |
本数 (N) |
サイズ (dS×ℓ) |
締付け トルク (MS) N・m |
150 ※ | 200 ※ | 250 ※ | 300 ※ | 350 ※ | 400 ※ | ||||||
FC250 |
FC350 SS400 SC410 S10C-N |
FCD400 SS490 SC480 S20C-N |
FCD450 S35C-N |
FCD500 S45C-N |
FCD600 S55C-N |
||||||||||||||
170×225 | 44 | 38 | 58 | 38,300 | 451 | 205 | 155 | 22 | M14×40 | 180 | M16 | 465 | 373 | 333 | 311 | 296 | 286 | 5.7 | 5,925 |
180×235 | 44 | 38 | 58 | 44,300 | 492 | 210 | 162 | 24 | M14×40 | 180 | M16 | 509 | 400 | 355 | 329 | 313 | 302 | 6.0 | 6,900 |
190×250 | 52 | 46 | 66 | 54,500 | 574 | 193 | 147 | 28 | M14×45 | 180 | M16 | 491 | 402 | 362 | 339 | 324 | 313 | 8.2 | 10,700 |
200×260 | 52 | 46 | 66 | 61,500 | 615 | 196 | 150 | 30 | M14×45 | 180 | M16 | 491 | 402 | 362 | 339 | 324 | 313 | 8.5 | 12,250 |
※(MPa)
- 注 ●伝達トルク、スラスト力は、最大値です。
- ●ボス外径(K)の最小値は安全率を含んでおりません。安全率を見込んでください。
- ●ステンレス仕様は、弊社までご相談ください。
- ●Ø200 以上、特殊サイズも受注製作いたします。
