当社独自開発の圧電セラミック素材及び電極形状の最適化により、従来比1.5倍~2倍の耐久性と搬送スピードを確保しました。
また、消費電力が低く経済的。薄物・軽量・小物ワークの搬送に適しています。

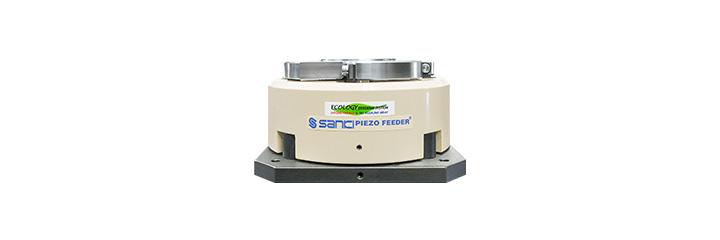

ピエゾの特徴を生かしたボウルフィーダ2機種がラインナップに加わりました。
- 上下方向のレイアウトが容易に行え、従来品では困難とされたスペースにも幅広く対応します。
- 駆動角度の変更が未加工で行えるので、ワークに合わせた微調整が可能です。
※駆動角度の調整は産機サービスネットワーク・各営業所にご相談願います。 - カバー部のベースウェイト化を行い、慣性モーメントがアップ。反力の吸収率の向上により、振動がさらに安定しました。高速搬送域でも安定した振動を発生します。
- 専用コントローラの採用により100V、200V共用できます。
また振動センサ「KS-3」を取付けることにより、安定したパワー供給が可能です。
PEF-100i

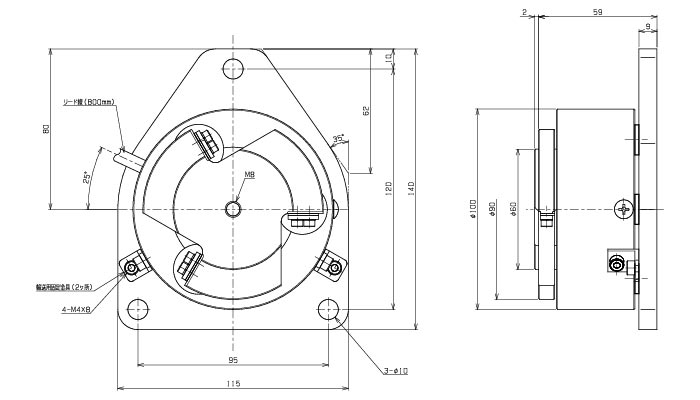

振動機外形寸法図
仕様
標準仕様 | |||||
---|---|---|---|---|---|
形 式 |
|
||||
駆動角度(標準)(θ°) | 10 | ||||
圧電素子型式/使用枚数(枚) | SR-1230/3 | ||||
入力電圧 AC(V) | 0~250 | ||||
入力電流(標準ボウル)(mA) | 15 | ||||
入力周波数(標準ボウル)(Hz) | 250 | ||||
塗装色 | 本体:日塗工 S3-309 ベースプレート:無電解ニッケルメッキ |
||||
振動機質量(kg) | 2.6 | ||||
許容最大 ボウル |
外径(Ø) | 120 | |||
質量(kg) | 0.5 | ||||
適用 コントローラ |
単機能版 | P212 | |||
高機能版(フィードバック) | P212-F |
PEF-150iB

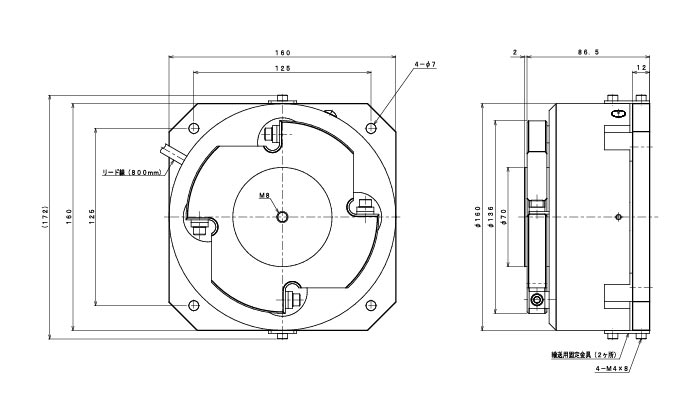

振動機外形寸法図
仕様
標準仕様 | |||||
---|---|---|---|---|---|
形 式 |
|
||||
駆動角度(標準)(θ°) | 8 | ||||
圧電素子型式/使用枚数(枚) | SR-2445PW/2 | ||||
入力電圧 AC(V) | 0~250 | ||||
入力電流(標準ボウル)(mA) | 25 | ||||
入力周波数(標準ボウル)(Hz) | 250 | ||||
塗装色 | 本体:日塗工 S3-309 ベースプレート:無電解ニッケルメッキ |
||||
振動機質量(kg) | 8.8 | ||||
許容最大 ボウル |
ボウル径(Ø) | 250 | |||
ボウル質量(kg) | 2 | ||||
適用 コントローラ |
単機能版 | P212 | |||
高機能版(フィードバック) | P212-F |
PEF-190i

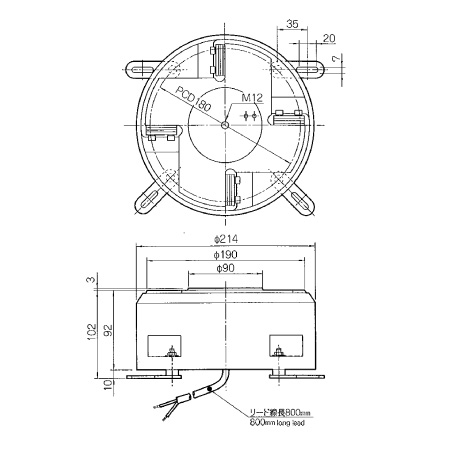

振動機外形寸法図
仕様
標準仕様 | |||||
---|---|---|---|---|---|
形 式 |
|
||||
駆動角度(標準)(θ°) | 15 | ||||
圧電素子型式/使用枚数(枚) | SR-3860B1/3 | ||||
入力電圧 AC(V) | 0~250 | ||||
入力電流(標準ボウル)(mA) | 60 | ||||
入力周波数(標準ボウル)(Hz) | 160 | ||||
塗装色 | 本体:日塗工 S3-309 | ||||
振動機質量(kg) | 11.8 | ||||
許容最大 ボウル |
ボウル径(Ø) | 310 | |||
ボウル質量(kg) | 3.0 | ||||
適用 コントローラ |
単機能版 | P312 | |||
高機能版(フィードバック) | P312-F |
