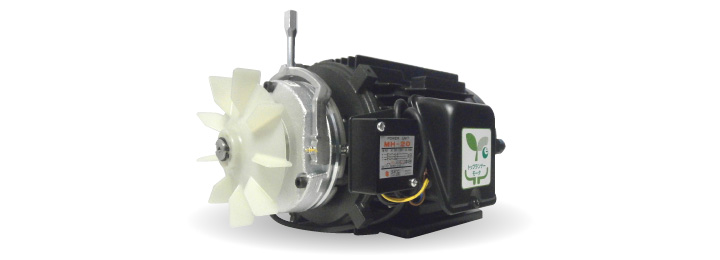

無励磁作動形ブレーキ0.2kW~37kW
- トップランナー基準対応
- 東芝プレミアムゴールドモートルを採用したブレーキモータです。
トップランナー基準をクリアしています。(0.4kW以下は除く) - インバータ駆動可能
- インバータによる1:10 の定トルク運転が可能です。
(インバータ運転時は直流電源ユニットの変更及び回路構成が必要です。) - 豊富なラインナップ
- 0.2kW~37kWまでラインナップを取り揃えました。
- 低騒音仕様(舞台装置専用) ※短時間定格
- ブレーキ単品動作音:55dB以下(従来品比10%以上騒音削減)
※0.4kW用ブレーキを除く - オプションの充実
-
手動開放装置のオプションも充実のラインナップです。
ブレーキの絶縁クラスB種が標準です。F種も可能です。

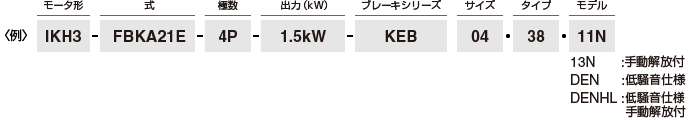

ブレーキ部はオプションのダストカバー、エンドプラグを装着することによって粉塵の影響を受けません。- ・xx. 38. 11N:標準基本型
- ・xx. 38. 13N:手動解放付
- ・xx. 38. DEN:低騒音仕様基本型
- ・xx. 38. DENHL:低騒音仕様手動解放付
- 保守・点検が簡単
- ブレーキ部はユニット式のためモータとの切り離しが容易に行えます。
- 優れた応答性
- 高性能なブレーキ電源ユニットの採用により、同時切りでも制動時のブレーキ応答性が良く正確な制動が得られます。
ブレーキ構造
KEBシリーズブレーキ付モータは電動機とブレーキ部で構成されています。電動機部はJISC4213:2014 に準拠した全閉外扇形の電動機です。ブレーキ部はスプリング制動形(無励磁作動形)乾式複板ブレーキで、電動機の反負荷側ベアリングブラケットに取り付けられています。(ブレーキ部構造断面図参照)
ブレーキ動作
- ● 始動:ブレーキモータに電源を投入すると、マグネットコイル②に電流が流れ、アーマチュア③はマグネットコイル側に瞬時に吸引され、インナーディスク⑦とアーマチュア③及びエンドプレート④の間に隙間を生じ、ブレーキは完全に解放されて電動機が回転し始めます。
- ● 停止:電源を解放すると、マグネットコイル②の吸引力はなくなり、アーマチュア③は作動ばね⑧により押し戻され、インナーディスク⑦、アーマチュア③とエンドプレート④の間に制動力を発生させ、制動状態に入ります。

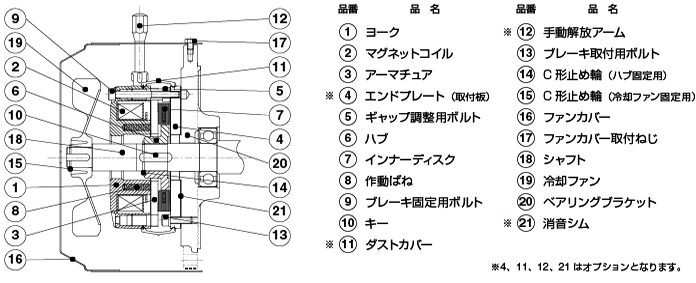

構造断面図
標準仕様
項 目 | 内 容 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
モータ | 極数/定格出力 | 4極:0.4~37kW 6極:0.2~30kW | ||||||||||||||||
定 格 | 連続(S1) | |||||||||||||||||
外被構造 | 全閉外扇(IC411) | |||||||||||||||||
保護方式 | IP44 | |||||||||||||||||
耐熱クラス | 0.4kW以下:120(E) 0.75kW以上:155(F) | |||||||||||||||||
端子箱位置 | 軸端より見て左側 | |||||||||||||||||
口出し方式 |
|
|||||||||||||||||
適用規格 | 0.4kW以下:JEC-2110:2017 0.75kW以上:JIS C 4213:2014 | |||||||||||||||||
ブレーキ | 構 造 | 乾式複板直流電磁ブレーキ | ||||||||||||||||
制動方式 | 無励磁作動形(スプリング制動方式) | |||||||||||||||||
定格制動トルク | モータ定格トルクに対して約150/180%-50/60Hz | |||||||||||||||||
保護方式 | IP20 | |||||||||||||||||
耐熱クラス | B種(F種製作可能) | |||||||||||||||||
直流電源 ユニット |
交流同時切り | 直流別切り | ||||||||||||||||
|
|
|||||||||||||||||
配 線 | MH-22T、MH-20、MH-33はリード線式 | MH-12、MH-34、MH-50は端子式 MH-10、MH-17はリード線式 |
||||||||||||||||
周囲条件 | 温 度 | -20℃~40℃ | ||||||||||||||||
湿 度 | 85%(相対)以下(結露無きこと) | |||||||||||||||||
標 高 | 1000m以下 | |||||||||||||||||
設置場所 | 屋 内 | |||||||||||||||||
雰 囲 気 | 腐食性及び爆発性ガス・蒸気がないこと | |||||||||||||||||
始動方式 | 3.7kW以下:直入 5.5kW以上:直入/スターデルタ |
|||||||||||||||||
回転方向 | 軸端より見て反時計回転(逆転可能) | |||||||||||||||||
取付方式 | 軸水平 | |||||||||||||||||
塗 装 色 | 深緑色(マンセル3.74BG3.04/1.25近似色) | |||||||||||||||||
動力伝達方式 | 直結、チェーン |
(注) | ① | 天井や壁へブレーキモータを取り付けて使用する場合、条件によって落下の恐れがありますので、弊社までご相談ください。 |
---|---|---|
② | 立取付の場合はご相談ください。なお立取付の場合は許容頻度が小さくなり、ライニング寿命も短くなります。 | |
③ | AC230V/60Hzは、使用できません。 |
機種および定格
形 式 | 電動機 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
極数 | 出 力 (kW) |
枠番号 | 定格電圧 周波数 |
定格電流(A) | 定格回転速度(min-1) | 定格トルク(N・m) | エレルギー消費効率(%) 100%負荷 |
||||||||||
200V | 220V | 200V | 220V | 200V | 220V | 200V | 220V | ||||||||||
50Hz | 60Hz | 60Hz | 50Hz | 60Hz | 60Hz | 50Hz | 60Hz | 60Hz | 50Hz | 60Hz | 60Hz | ||||||
IK | FBKA21E (FCKLA21E) |
4 | 0.4 | 71M | 200V- 50Hz 200/220V -60Hz |
2.2 | 2.0 | 2.0 | 1400 | 1680 | 1710 | 2.73 | 2.27 | 2.23 | 72.7 | 75.6 | 75.5 |
IKH3 | FBKA21E (FCKLA21E) |
0.75 | 80M | 3.8 | 3.4 | 3.4 | 1440 | 1730 | 1745 | 4.97 | 4.14 | 4.10 | 83.4 | 85.5 | 85.6 | ||
IKH3 | FBKA21E (FCKLA21E) |
1.5 | 90L | 6.8 | 6.4 | 6.0 | 1445 | 1740 | 1750 | 9.91 | 8.23 | 8.18 | 86.0 | 86.6 | 87.8 | ||
2.2 | 100L | 10.6 | 9.4 | 9.2 | 1460 | 1755 | 1765 | 14.4 | 12.0 | 11.9 | 88.6 | 89.7 | 89.9 | ||||
3.7 | 112M | 15.6 | 14.6 | 13.8 | 1460 | 1755 | 1765 | 24.2 | 20.1 | 20.0 | 89.4 | 89.6 | 90.5 | ||||
IKKH3 | FBKA21E (FCKLA21E) |
5.5 | 132S | 23.4 | 21.4 | 20.6 | 1465 | 1760 | 1765 | 35.8 | 29.8 | 29.8 | 90.8 | 91.7 | 92.0 | ||
7.5 | 132M | 30.8 | 28.6 | 27.4 | 1460 | 1755 | 1765 | 49.1 | 40.8 | 40.6 | 91.2 | 91.7 | 92.4 | ||||
11 | 160M | 46.0 | 42.0 | 40.0 | 1475 | 1770 | 1775 | 71.2 | 59.3 | 60.7 | 92.1 | 92.4 | 92.8 | ||||
TKKH3 | 15 | 160L | 58.8 | 55.6 | 52.0 | 1470 | 1760 | 1770 | 97.4 | 81.4 | 80.9 | 93.1 | 93.0 | 93.4 | |||
FBK21E (FCKL21E) |
18.5 | 180M | 74.0 | 69.0 | 65.0 | 1475 | 1770 | 1775 | 120 | 99.8 | 99.5 | 93.4 | 93.6 | 93.9 | |||
22 | 180M | 84.0 | 80.0 | 75.0 | 1470 | 1760 | 1770 | 143 | 119 | 119 | 93.3 | 93.6 | 94.3 | ||||
30 | 180L | 114.0 | 108.0 | 101.0 | 1470 | 1765 | 1770 | 195 | 162 | 162 | 94.1 | 94.1 | 94.8 | ||||
37 | 200L | 144.0 | 132.0 | 124.0 | 1480 | 1775 | 1780 | 239 | 199 | 198 | 94.2 | 94.5 | 94.8 | ||||
IK | FBKA21E (FCKLA21E) |
6 | 0.2 | 71M | 1.3 | 1.2 | 1.2 | 920 | 1100 | 1120 | 2.08 | 1.74 | 1.70 | - | - | - | |
0.4 | 80M | 2.6 | 2.3 | 2.3 | 920 | 1110 | 1120 | 4.15 | 3.44 | 3.41 | 71.0 | 74.0 | 74.0 | ||||
IKH3 | FBKA21E (FCKLA21E) |
0.75 | 90L | 4.2 | 3.8 | 3.8 | 960 | 1155 | 1165 | 7.46 | 6.20 | 6.15 | 81.9 | 83.2 | 83.8 | ||
1.5 | 100L | 7.8 | 7.0 | 7.0 | 970 | 1165 | 1170 | 14.8 | 12.3 | 12.2 | 85.5 | 87.3 | 88.5 | ||||
2.2 | 112M | 10.6 | 10.0 | 9.6 | 970 | 1165 | 1170 | 21.7 | 18.0 | 18.0 | 86.9 | 88.0 | 89.5 | ||||
3.7 | 132S | 16.6 | 15.6 | 14.8 | 970 | 1165 | 1170 | 36.4 | 30.3 | 30.2 | 89.3 | 90.0 | 90.6 | ||||
IKKH3 | FBKA21E (FCKLA21E) |
5.5 | 132M | 23.8 | 22.2 | 21.2 | 970 | 1160 | 1170 | 54.1 | 45.3 | 44.9 | 91.1 | 91.7 | 92.2 | ||
7.5 | 160M | 31.2 | 30.0 | 28.0 | 965 | 1160 | 1170 | 74.2 | 61.7 | 61.2 | 90.6 | 91.0 | 91.9 | ||||
11 | 160L | 45.4 | 43.0 | 40.4 | 965 | 1160 | 1170 | 109 | 90.6 | 89.8 | 91.1 | 91.7 | 92.6 | ||||
TKKH3 | FBK21E (FCKL21E) |
15 | 180M | 62.2 | 59.4 | 55.2 | 970 | 1160 | 1170 | 148 | 123 | 122 | 91.2 | 91.7 | 92.6 | ||
18.5 | 180L | 79.2 | 73.2 | 69.8 | 975 | 1170 | 1175 | 181 | 151 | 150 | 92.4 | 93.0 | 93.7 | ||||
22 | 180L | 91.2 | 85.6 | 80.8 | 970 | 1165 | 1175 | 217 | 180 | 179 | 92.9 | 93.3 | 94.0 | ||||
30 | 200L | 122.0 | 116.0 | 110.0 | 980 | 1175 | 1180 | 292 | 244 | 243 | 94.2 | 94.2 | 94.8 |
形 式 | ブレーキ | ||||||
---|---|---|---|---|---|---|---|
極数 | 形 式 | 定格 制動トルク (N・m) |
定格 励磁電圧 DC(V) |
定格 励磁電流 DC(A) |
直流電源 ユニット 形 式 |
||
IK | FBKA21E (FCKLA21E) |
4 | KEB 02.38.11N | 4.0 | 95 | 0.26 | MH-22T |
IKH3 | FBKA21E (FCKLA21E) |
KEB 03.38.11N | 8.0 | 0.32 | |||
IKH3 | FBKA21E (FCKLA21E) |
KEB 04.38.11N | 22 | 0.32 | MH-20 | ||
KEB 04.38.11N | 22 | 0.32 | |||||
KEB 05.38.11N | 37 | 0.51 | |||||
IKKH3 | FBKA21E (FCKLA21E) |
KEB 06.38.11N | 60 | 0.65 | MH-33 | ||
KEB 07.38.11N | 110 | 0.68 | |||||
KEB 07.38.11N | 110 | 0.68 | |||||
TKKH3 | KEB 08.38.11N | 150 | 0.79 | MH-50 |
|||
FBK21E (FCKL21E) |
KEB 09.38.11N | 300 | 0.84 | ||||
KEB 09.38.11N | 300 | 0.84 | |||||
KEB 09.38.11N | 300 | 0.84 | |||||
KEB 10.38.11N | 500 | 1.37 | |||||
IK | FBKA21E (FCKLA21E) |
6 | KEB 02.38.11N | 4.0 | 0.26 | MH-22T | |
KEB 03.38.11N | 8.0 | 0.32 | |||||
IKH3 | FBKA21E (FCKLA21E) |
KEB 04.38.11N | 22 | 0.32 | MH-20 | ||
KEB 04.38.11N | 22 | 0.32 | |||||
KEB 05.38.11N | 37 | 0.51 | |||||
KEB 06.38.11N | 60 | 0.65 | MH-33 | ||||
IKKH3 | FBKA21E (FCKLA21E) |
KEB 07.38.11N | 110 | 0.68 | |||
KEB 07.38.11N | 110 | 0.68 | |||||
KEB 08.38.11N | 150 | 0.79 | MH-50 (MH-34) |
||||
TKKH3 | FBK21E (FCKL21E) |
KEB 09.38.11N | 300 | 0.84 | |||
KEB 09.38.11N | 300 | 0.84 | |||||
KEB 09.38.11N | 300 | 0.84 | |||||
KEB 10.38.11N | 500 | 1.37 |
※ 0.4kWは、トップランナー基準(IE3効率)対象外の為、標準効率となります。
※ オプションで手動解放・消音タイプも対応いたします。
