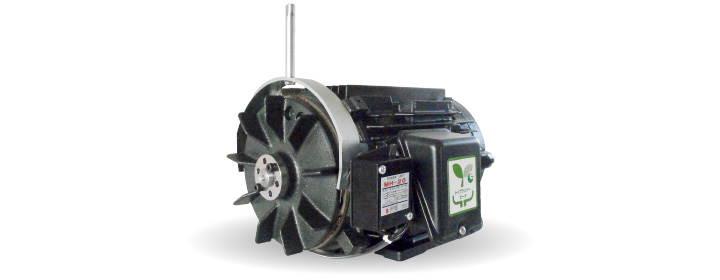

無励磁作動形ブレーキ0.1kW～7.5kW
- トップランナー基準対応
- 東芝プレミアムゴールドモートルを採用したブレーキモータです。
トップランナー基準をクリアしています。（0.4kW以下は除く） - インバータ駆動可能
- インバータによる1:10の定トルク運転が可能です。（0.4kW以下は除く）
（インバータ運転時は直流電源ユニットの変更及び回路構成が必要です。） - コンパクト（ブレーキ部全長短縮）
- コア一体ブラケット採用でコンパクトです。
- 保守・点検が簡単
- 部品点数少なく、ギャップ調整容易です。
- 手動解放装置（オプション）
- ワンタッチアンロック式で、戻し忘れが防止できます。
静かな運転音・動作音（オプション）
優れた応答性
- ブレーキ部改良点（現行SBV 比較）
- ① 静音 ② 全長短縮 ③ 特殊ナット採用（軸強度UP）
無励磁作動形の電磁ブレーキのため、停止時は作動ばね⑮でアーマチュアライニング④⑤が制動板⑥へ押され、制動状態となります。
ブレーキモータに電源を投入すると、コイル③に電源ユニットにより整流された電流が流れ、アーマチュアライニング④⑤は、コイル一体BB側に瞬時に吸引されます。制動板⑥とアーマチュアライニングの間に隙間が生じ、ブレーキが完全に解放されて、モータは、回転を始めます。次にブレーキモータの電源を切ると電源ユニットの出力は無くなり、コイル③の吸引力は消滅し、アーマチュアライニング④⑤は、作動ばね⑮により、押し戻されて、制動板⑥とライニング④の間に制動力を発生させ、制動状態に入ります。

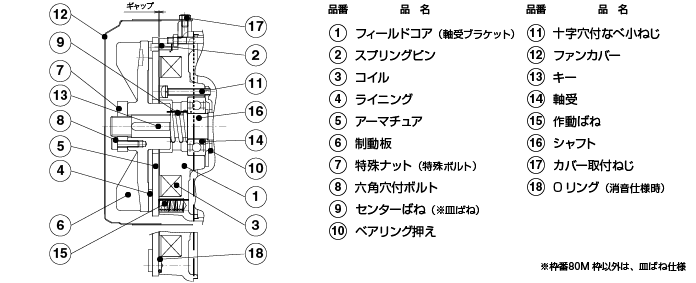

構造断面図
標準仕様
| 項 目 | 内 容 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| モータ | 極数／定格出力 | 4極：0.1～7.5kW 6極：0.2～5.5kW | |||||||||||||||||
| 定 格 | 連続（S1） | ||||||||||||||||||
| 外被構造 | 全閉外扇（IC411） | ||||||||||||||||||
| 保護方式 | IP44 | ||||||||||||||||||
| 耐熱クラス | 0.4kW以下：120（E） 0.75kW以上：155（F） | ||||||||||||||||||
| 端子箱位置 | 軸端より見て左側 | ||||||||||||||||||
| 口出し方式 |
|
||||||||||||||||||
| 適用規格 | 0.4kW以下：JEC-2110:2017 0.75kW以上：JIS C 4213:2014 | ||||||||||||||||||
| ブレーキ | 構 造 | 乾式単板直流電磁ブレーキ | |||||||||||||||||
| 制動方式 | 無励磁作動形（スプリング制動方式） | ||||||||||||||||||
| 定格制動トルク | モータ定格トルクに対して約150/180%-50/60Hz | ||||||||||||||||||
| 保護方式 | IP20 | ||||||||||||||||||
| 耐熱クラス | 0.4kW以下：E種 0.75kW以上：F種 | ||||||||||||||||||
| 直流電源 ユニット |
交流同時切り | 直流別切り | |||||||||||||||||
|
|
||||||||||||||||||
| 配 線 | MH-22T、MH-20、MH-33はリード線式 | MH-12、MH-34、MH-50は端子式 MH-10、MH-17はリード線式 |
|||||||||||||||||
| 周囲条件 | 温 度 | -20℃～40℃ | |||||||||||||||||
| 湿 度 | 85%以下（結露無きこと） | ||||||||||||||||||
| 標 高 | 1000m以下 | ||||||||||||||||||
| 設置場所 | 屋 内 | ||||||||||||||||||
| 雰 囲 気 | 腐食性及び爆発性ガス・蒸気がないこと | ||||||||||||||||||
| 電 源 | 三相200V-50Hz、200/220V-60Hz | ||||||||||||||||||
| 始動方式 | 3.7kW以下：直入 5.5kW以上：直入／スターデルタ |
||||||||||||||||||
| 回転方向 | 軸端より見て反時計回転（逆転可能） | ||||||||||||||||||
| 取付方式 | 軸水平 | ||||||||||||||||||
| 塗 装 色 | 深緑色（マンセル3.74BG3.04/1.25近似色） | ||||||||||||||||||
| （0.1kW～0.2kW：グレー、JIS表記記号N5近似色） | |||||||||||||||||||
| 動力伝達方式 | 直結、チェーン | ||||||||||||||||||
| （注） | ① | 天井や壁へブレーキモータを取り付けて使用する場合、条件によって落下の恐れがありますので、 弊社までご相談ください。 |
|---|---|---|
| ② | AC230V/60Hz は、使用できません。 |
ブレーキ特性
| モータ枠番号 | 63M | 63M | 71M | 80M | 80M | 90L | 100L | 100L | 112M | 112M | 132S | 132M | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブレーキ形式 | SBV-FU | SBV-FU | SBV-H | SBV-H | SBV-H | SBV-H | SBV-H | SBV-PH | SBV-H | SBV-PH | SBV-P | SBV-P | |
| 063-010 | 063-020 | 071A-040 | 080A-075 | 080A-075 | 090-150 | 100-220 | 100-220 | 112-370 | 112-370 | 193-550 | 193-750 | ||
| 適用モータ（kW） （標準） |
4極 | 0.1 | 0.2 | 0.4 | 0.75 | - | 1.5 | 2.2 | - | 3.7 | - | 5.5 | 7.5 |
| 6極 | - | - | 0.2 | - | 0.4 | 0.75 | - | 1.5 | - | 2.2 | 3.7 | 5.5 | |
| 定格制動トルク（N・m） | 1 | 2 | 4 | 7.5 | 7.5 | 15 | 22 | 22 | 37 | 37 | 55 | 75 | |
| 許容仕事量（J/min） | 4000 | 4000 | 5000 | 7500 | 7500 | 10000 | 10000 | 10000 | 15000 | 15000 | 20000 | 20000 | |
| ギャップ調整までの制動仕事量×107（J） | 9 | 9 | 15 | 30 | 30 | 30 | 60 | 60 | 80 | 80 | 60 | 60 | |
| 総制動仕事量×107（J） | 45 | 45 | 75 | 100 | 100 | 100 | 160 | 160 | 250 | 250 | 600 | 600 | |
| 制動時のデッドタイム（S） | 交流一体切り | 0.10 | 0.07 | 0.10 | 0.12 | 0.12 | 0.14 | 0.15 | 0.15 | 0.10 | 0.10 | 0.17 | 0.17 |
| 直流別切り | 0.06 | 0.03 | 0.03 | 0.05 | 0.05 | 0.045 | 0.03 | 0.03 | 0.03 | 0.03 | 0.05 | 0.04 | |
| ギャップ（mm） | 規定値 | 0.3 | 0.3 | 0.3 | 0.3 | 0.4 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 | 0.4 |
| 限界値 | 0.7 | 0.7 | 0.7 | 0.8 | 1.0 | 0.8 | 0.8 | 0.8 | 1.0 | 1.0 | 0.8 | 0.8 | |
（注）① 定格制動トルクは静摩擦トルクです。 ② ブレーキの機械的寿命は100万回です。
機種および定格
| 形 式 | 電動機 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 極数 | 出 力 （kW） |
枠番号 | 定格電圧 周波数 |
定格電流（A） | 定格回転速度（min-1） | 定格トルク（N・m） | エレルギー消費効率（％） 100％負荷 |
||||||||||
| 200V | 220V | 200V | 220V | 200V | 220V | 200V | 220V | ||||||||||
| 50Hz | 60Hz | 60Hz | 50Hz | 60Hz | 60Hz | 50Hz | 60Hz | 60Hz | 50Hz | 60Hz | 60Hz | ||||||
| MLH | 8062A | 4 | 0.1 | 63M | 200V- 50Hz 200/220V -60Hz |
0.71 | 0.63 | 0.65 | 1430 | 1710 | 1730 | 0.66 | 0.55 | 0.55 | 64.1 | 67.5 | 65.9 |
| 8065M （8065P） |
0.2 | 63M | 1.3 | 1.1 | 1.1 | 1425 | 1710 | 1725 | 1.34 | 1.11 | 1.10 | 68.8 | 70.7 | 70.2 | |||
| IK | FBKA21E （FCKLA21E） |
0.4 | 71M | 2.2 | 2.0 | 2.0 | 1400 | 1680 | 1710 | 2.73 | 2.27 | 2.23 | 72.7 | 75.6 | 75.5 | ||
| IKH3 | FBKA21E （FCKLA21E） |
0.75 | 80M | 3.8 | 3.4 | 3.4 | 1440 | 1730 | 1745 | 4.97 | 4.14 | 4.10 | 83.4 | 85.5 | 85.6 | ||
| IKH3 | FBKA21E （FCKLA21E） |
1.5 | 90L | 6.8 | 6.4 | 6.0 | 1445 | 1740 | 1750 | 9.91 | 8.23 | 8.18 | 86.0 | 86.6 | 87.8 | ||
| 2.2 | 100L | 10.6 | 9.4 | 9.2 | 1460 | 1755 | 1765 | 14.4 | 12.0 | 11.9 | 88.6 | 89.7 | 89.9 | ||||
| 3.7 | 112M | 15.6 | 14.6 | 13.8 | 1460 | 1755 | 1765 | 24.2 | 20.1 | 20.0 | 89.4 | 89.6 | 90.5 | ||||
| IKKH3 | FBKA21E （FCKLA21E） |
5.5 | 132S | 23.4 | 21.4 | 20.6 | 1465 | 1760 | 1765 | 35.8 | 29.8 | 29.8 | 90.8 | 91.7 | 92.0 | ||
| 7.5 | 132M | 30.8 | 28.6 | 27.4 | 1460 | 1755 | 1765 | 49.1 | 40.8 | 40.6 | 91.2 | 91.7 | 92.4 | ||||
| IK | FBKA21E （FCKLA21E） |
6 | 0.2 | 71M | 1.3 | 1.2 | 1.2 | 920 | 1100 | 1120 | 2.08 | 1.74 | 1.70 | - | - | - | |
| 0.4 | 80M | 2.6 | 2.3 | 2.3 | 920 | 1110 | 1120 | 4.15 | 3.44 | 3.41 | 71.0 | 74.0 | 74.0 | ||||
| IKH3 | FBKA21E （FCKLA21E） |
0.75 | 90L | 4.2 | 3.8 | 3.8 | 960 | 1155 | 1165 | 7.46 | 6.20 | 6.15 | 81.9 | 83.2 | 83.8 | ||
| 1.5 | 100L | 7.8 | 7.0 | 7.0 | 970 | 1165 | 1170 | 14.8 | 12.3 | 12.2 | 85.5 | 87.3 | 88.5 | ||||
| 2.2 | 112M | 10.6 | 10.0 | 9.6 | 970 | 1165 | 1170 | 21.7 | 18.0 | 18.0 | 86.9 | 88.0 | 89.5 | ||||
| 3.7 | 132S | 16.6 | 15.6 | 14.8 | 970 | 1165 | 1170 | 36.4 | 30.3 | 30.2 | 89.3 | 90.0 | 90.6 | ||||
| IKKH3 | FBKA21E | 5.5 | 132M | 23.8 | 22.2 | 21.2 | 970 | 1160 | 1170 | 54.1 | 45.3 | 44.9 | 91.1 | 91.7 | 92.2 | ||
| 形 式 | ブレーキ | 回転部 慣性モーメント （kg・m2） |
||||||
|---|---|---|---|---|---|---|---|---|
| 極数 | 形 式 | 定格 制動トルク （N・m） |
定格 励磁電圧 （V） |
定格 励磁電流 DC（A） |
直流電源 ユニット 形 式 |
|||
| MLH | 8062A | 4 | SBV-FU063-010 | 1.0 | DC90V | 0.18 | MH-22T | 0.00142 |
| 8065M （8065P） |
SBV-FU063-020 | 2.0 | 0.18 | 0.00127 | ||||
| IK | FBKA21E （FCKLA21E） |
SBV-H070A-040 | 4.0 | 0.24 | 0.00208 | |||
| IKH3 | FBKA21E （FCKLA21E） |
SBV-H080A-075 | 7.5 | 0.44 | MH-20 | 0.00620 | ||
| IKH3 | FBKA21E （FCKLA21E） |
SBV-H090-150 | 15 | 0.49 | 0.00928 | |||
| SBV-H100-220 | 22 | 0.57 | 0.01320 | |||||
| SBV-H112-370 | 37 | 0.82 | MH-33 | 0.02913 | ||||
| IKKH3 | FBKA21E （FCKLA21E） |
SBV-P193-550 | 55 | 0.83 | 0.05755 | |||
| SBV-P193-750 | 75 | 0.83 | 0.06905 | |||||
| IK | FBKA21E （FCKLA21E） |
6 | SBV-H070A-040 | 4.0 | 0.24 | MH-22T | 0.03975 | |
| SBV-H080A-075 | 7.5 | 0.36 | MH-20 | 0.00830 | ||||
| IKH3 | FBKA21E （FCKLA21E） |
SBV-H090-150 | 15 | 0.49 | 0.00843 | |||
| SBV-PH100-220 | 22 | 0.57 | 0.01745 | |||||
| SBV-PH112-370 | 37 | 0.82 | MH-33 | 0.03240 | ||||
| SBV-P193-550 | 55 | 0.83 | 0.05613 | |||||
| IKKH3 | FBKA21E | SBV-P193-750 | 75 | 0.83 | 0.08445 | |||
※ 0.4kW以下は、トップランナー基準（IE3効率）対象外の為、標準効率となります。
※ 6P-1.5kW、2.2kWのコア一体BBはセパレート式です。
※ 4P-5.5kW、7.5kWのコア一体BBはセパレート式です。
※ オプションで手動解放・消音タイプも対応いたします。
