SPC-S仕様、寸法表
型 式 | SPC-01S | SPC-02S | SPC-03S | SPC-04S | SPC-05S | |
---|---|---|---|---|---|---|
仕 様 |
許容トルク(N・m) | 40 | 100 | 180 | 250 | 450 |
許容回転速度(min-1) | 5,400 | 4,500 | 4,300 | 4,200 | 4,000 | |
ねじりばね定数(N・m/rad) | 24×103 | 66×103 | 150×103 | 240×103 | 430×103 | |
軸方向ばね定数(N/mm) | 41 | 60 | 144 | 171 | 223 | |
許容角度変位(°) | 1 | 1 | 1 | 1 | 1 | |
許容軸方向変位(mm) | ±0.8 | ±1.0 | ±1.2 | ±1.4 | ±1.6 | |
許容平行変位(mm) | ― | ― | ― | ― | ― | |
慣性モーメント(kg・cm2) | 3 | 6.6 | 13 | 22.6 | 63.8 | |
質量(kg) | 0.7 | 1.1 | 1.7 | 2.4 | 4.5 | |

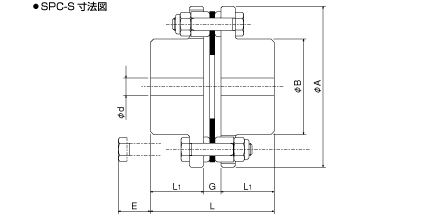

寸 法 |
フランジ外径(A) | 66 | 80 | 92 | 103 | 126 |
ボス外径(B) | 33 | 46 | 51 | 61 | 71 | |
全長(L) | 58.1 | 58.6 | 64.2 | 75.2 | 91.5 | |
ハブ長(L1) | 26 | 26 | 28 | 32 | 40 | |
すきま(G) | 6.1 | 6.6 | 8.2 | 11.2 | 11.5 | |
(E) | 13.5 | 13.5 | 19 | 18 | 21 | |
d(下穴) | ― | ― | ― | ― | ― | |
d(最大) | 23 | 32 | 35 | 42 | 50 | |
リーマボルトサイズ | M6×30.5 | M6×30.5 | M8×37 | M8×40 | M10×48 | |
リーマボルト締付けトルク(N・m) | 9 | 9 | 22 | 22 | 42 |
型 式 | SPC-06S | SPC-07S | SPC-08S | SPC-09S | SPC-10S | |
---|---|---|---|---|---|---|
仕 様 |
許容トルク(N・m) | 800 | 1,350 | 2,200 | 3,450 | 5,200 |
許容回転速度(min-1) | 3,900 | 3,900 | 3,800 | 3,600 | 3,600 | |
ねじりばね定数(N・m/rad) | 570×103 | 1,080×103 | 1,620×103 | 2,410×103 | 3,490×103 | |
軸方向ばね定数(N/mm) | 264 | 338 | 477 | 503 | 583 | |
許容角度変位(°) | 1 | 1 | 1 | 1 | 1 | |
許容軸方向変位(mm) | ±2.0 | ±2.5 | ±2.8 | ±3.3 | ±3.8 | |
許容平行変位(mm) | ― | ― | ― | ― | ― | |
慣性モーメント(kg・cm2) | 145 | 325 | 630 | 1195 | 2243 | |
質量(kg) | 7.2 | 12.1 | 18.5 | 27.7 | 40.7 | |
寸 法 |
フランジ外径(A) | 144 | 171 | 194 | 223 | 253 |
ボス外径(B) | 85 | 106 | 120 | 141 | 162 | |
全長(L) | 111.4 | 135.4 | 157 | 180.8 | 202.8 | |
ハブ長(L1) | 50 | 60 | 70 | 80 | 90 | |
すきま(G) | 11.4 | 15.4 | 17 | 20.8 | 22.8 | |
(E) | 17 | 12 | 15 | 10 | 10 | |
d(下穴) | 20 | 20 | 20 | 40 | 45 | |
d(最大) | 60 | 75 | 85 | 100 | 115 | |
リーマボルトサイズ | M12×53 | M14×58 | M16×68 | M18×73 | M20×81 | |
リーマボルト締付けトルク(N・m) | 80 | 120 | 200 | 300 | 440 |
- 注 ●質量、慣性モーメントは、下穴時のものです。
- ●許容軸方向変位は、角度変位0の時の値です。
