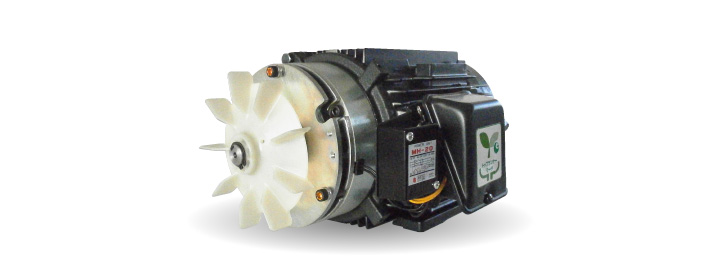

無励磁作動形ブレーキSBD:0.1kW~7.5kW ESB:11kW~37kW
- トップランナー基準対応
- 東芝プレミアムゴールドモートルを採用したブレーキモータです。
トップランナー基準をクリアしています。(0.4kW以下は除く) - インバータ駆動可能
- インバータによる1:10 の定トルク運転が可能です。(0.4kW以下は除く)
(インバータ運転時は直流電源ユニットの変更及び回路構成が必要です。) - 保守・点検が簡単
- ブレーキ部はユニット式のためモータとの切り離しが容易に行えます。
- 優れた応答性
- 高性能なブレーキ電源ユニットの採用により、同時切りでも制動時のブレーキ応答性が良く正確な制動が得られます。
- 手動解放装置を標準化
- 手動解放装置(ボルト式)を標準としました。据付や保守・点検も容易に行えます。
無励磁作動形の電磁ブレーキですので停止時は作動ばね⑱でアーマチュア③インナーディスク⑧がエンドプレート⑤へ押されブレーキが制動状態です。ブレーキモータに電源を投入すると、マグネットコイル⑪に電源ユニットにより整流された電流が流れ、アーマチュア③はマグネットコイル⑪側に瞬時に吸引されます。エンドプレート⑤とインナーディスク⑧アーマチュア③の間に隙間が生じ、ブレーキが完全に解放されてモータは回転を始めます。次にブレーキモータの電源を切ると電源ユニットの出力は無くなり、マグネットコイル⑪の吸引力は消滅し、アーマチュア③は作動ばね⑱により押し戻られてエンドプレート⑤とインナーディスク⑧アーマチュア③の間に制動力を発生させ、制動状態になります。
構造断面図
標準仕様
項 目 | 内 容 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
モータ | 極数/定格出力 | 4極:0.1~37kW 6極:0.2~30kW | |||||||||||||
定 格 | 連続(S1) | ||||||||||||||
外被構造 | 全閉外扇(IC411) | ||||||||||||||
保護方式 | IP44 | ||||||||||||||
耐熱クラス | 0.4kW以下:120(E) 0.75kW以上:155(F) | ||||||||||||||
端子箱位置 | 軸端より見て左側 | ||||||||||||||
口出し方式 |
|
||||||||||||||
適用規格 | 0.4kW以下:JEC-2110:2017 0.75kW以上:JIS C 4213:2014 | ||||||||||||||
ブレーキ | 構 造 | 乾式複板直流電磁ブレーキ | |||||||||||||
制動方式 | 無励磁作動形(スプリング制動方式) | ||||||||||||||
定格制動トルク | モータ定格トルクに対して約150/180%-50/60Hz | ||||||||||||||
保護方式 | IP20 | ||||||||||||||
耐熱クラス | 0.4kW以下:E種 0.75kW以上:F種 | ||||||||||||||
直流電源 ユニット |
交流同時切り | 直流別切り | |||||||||||||
|
|
||||||||||||||
※ESBシリーズはHD-110M3(別置)となります。 | |||||||||||||||
配 線 | MH-22T、MH-20、MH-33はリード線式 | MH-12,MH-34,MH-50は端子式 MH-10,MH-17はリード線式 |
|||||||||||||
※HD-110M3は端子式となります。 | |||||||||||||||
周囲条件 | 温 度 | -20℃~40℃ | |||||||||||||
湿 度 | 85%(相対)以下(結露無きこと) | ||||||||||||||
標 高 | 1000m以下 | ||||||||||||||
設置場所 | 屋 内 | ||||||||||||||
雰 囲 気 | 腐食性及び爆発性ガス・蒸気がないこと | ||||||||||||||
始動方式 | 3.7kW以下:直入 5.5kW以上:直入/スターデルタ | ||||||||||||||
回転方向 | 軸端より見て反時計回転(逆転可能) | ||||||||||||||
取付方式 | 軸水平 | ||||||||||||||
塗 装 色 | 深緑色(マンセル3.74BG3.04/1.25近似色) | ||||||||||||||
(0.1kW~0.2kW:グレー、JIS表記記号N5近似色) | |||||||||||||||
動力伝達方式 | 直結、チェーン |
(注) | ① | 天井や壁へブレーキモータを取り付けて使用する場合、条件によって落下の恐れがありますので、弊社までご相談ください。 |
---|---|---|
② | 立取付の場合はご相談ください。なお立取付の場合は許容頻度が小さくなり、ライニング寿命も短くなります。 | |
③ | AC230V/60Hzは、使用できません。 | |
④ | ESBシリーズブレーキ及びHD-110M3電源ユニットは(株)大崎電業社製です。 |
ブレーキ特性
ブレーキ形式 | SBD-PH | SBD-PH | SBD-PH | SBD-PH | SBD-PH | SBD-PH | SBD-PH | SBD-PH | SBD-PH | ESB- | ESB- | ESB- | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
094-010 | 094-020 | 094-040 | 124-075 | 150-150 | 150-220 | 165-370 | 165-550 | 165-750 | 190 | 220 | 250 | ||
適用モータ(kW) (標準) |
4極 | 0.1 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11/15 | 18.5/22/30 | 37 |
6極 | - | - | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5/11 | 15/18.5/22 | 30 | |
定格制動トルク(N・m) | 1 | 2 | 4 | 7.5 | 15 | 22 | 37 | 55 | 75 | 150 | 300 | 600 | |
最低動作電圧(V) | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | |
許容仕事量(J/min) | 1500 | 1800 | 1800 | 2800 | 3400 | 3400 | 5000 | 10000 | 10000 | 13450 | 24900 | 31300 | |
ギャップ調整までの制動仕事量 ×107(J) | 5 | 5 | 5 | 10 | 15 | 15 | 30 | 30 | 30 | 33 | 40 | 52 | |
総制動仕事量 ×107(J) | 10 | 10 | 10 | 20 | 30 | 30 | 60 | 60 | 60 | 104 | 205 | 267 | |
制動時のデッドタイム(S) | 交流一体切り | 0.1 | 0.07 | 0.1 | 0.12 | 0.14 | 0.15 | 0.18 | 0.13 | 0.13 | - | - | - |
直流別切り | 0.06 | 0.03 | 0.03 | 0.05 | 0.045 | 0.03 | 0.03 | 0.03 | 0.03 | 0.09 | 0.08 | 0.07 | |
ギャップ(mm) | 規定値 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.5 | 0.7 | 0.7 |
限界値 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.7 | 0.7 | 2 | 2 | 2 |
(注)① 定格制動トルクは静摩擦トルクです。 ② ブレーキの機械的寿命は100 万回です。
※特殊対応にて屋外形(IP44)SBD-PH094 / PH124 の製作が可能です。
機種および定格
形 式 | 電動機 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
極数 | 出 力 (kW) |
枠番号 | 定格電圧 周波数 |
定格電流(A) | 定格回転速度(min-1) | 定格トルク(N・m) | エレルギー消費効率(%) 100%負荷 |
||||||||||
200V | 220V | 200V | 220V | 200V | 220V | 200V | 220V | ||||||||||
50Hz | 60Hz | 60Hz | 50Hz | 60Hz | 60Hz | 50Hz | 60Hz | 60Hz | 50Hz | 60Hz | 60Hz | ||||||
MLH | 8062A | 4 | 0.1 | 63M | 200V- 50Hz 200/220V -60Hz |
0.71 | 0.63 | 0.65 | 1430 | 1710 | 1730 | 0.66 | 0.55 | 0.55 | 64.1 | 67.5 | 65.9 |
8065M (8065P) |
0.2 | 63M | 1.3 | 1.1 | 1.1 | 1425 | 1710 | 1725 | 1.34 | 1.11 | 1.10 | 68.8 | 70.7 | 70.2 | |||
IK | FBKA21E (FCKLA21E) |
0.4 | 71M | 2.2 | 2.0 | 2.0 | 1400 | 1680 | 1710 | 2.73 | 2.27 | 2.23 | 72.7 | 75.6 | 75.5 | ||
IKH3 | FBKA21E (FCKLA21E) |
0.75 | 80M | 3.8 | 3.4 | 3.4 | 1440 | 1730 | 1745 | 4.97 | 4.14 | 4.10 | 83.4 | 85.5 | 85.6 | ||
IKH3 | FBKA21E (FCKLA21E) |
1.5 | 90L | 6.8 | 6.4 | 6.0 | 1445 | 1740 | 1750 | 9.91 | 8.23 | 8.18 | 86.0 | 86.6 | 87.8 | ||
2.2 | 100L | 10.6 | 9.4 | 9.2 | 1460 | 1755 | 1765 | 14.4 | 12.0 | 11.9 | 88.6 | 89.7 | 89.9 | ||||
3.7 | 112M | 15.6 | 14.6 | 13.8 | 1460 | 1755 | 1765 | 24.2 | 20.1 | 20.0 | 89.4 | 89.6 | 90.5 | ||||
IKKH3 | FBKA21E (FCKLA21E) |
5.5 | 132S | 23.4 | 21.4 | 20.6 | 1465 | 1760 | 1765 | 35.8 | 29.8 | 29.8 | 90.8 | 91.7 | 92.0 | ||
7.5 | 132M | 30.8 | 28.6 | 27.4 | 1460 | 1755 | 1765 | 49.1 | 40.8 | 40.6 | 91.2 | 91.7 | 92.4 | ||||
11 | 160M | 46.0 | 42.0 | 40.0 | 1475 | 1770 | 1775 | 71.2 | 59.3 | 59.2 | 92.1 | 92.4 | 92.8 | ||||
TKKH3 | 15 | 160L | 58.8 | 55.6 | 52.0 | 1470 | 1760 | 1770 | 97.4 | 81.4 | 80.7 | 93.1 | 93.0 | 93.4 | |||
FBK21E (FCKL21E) |
18.5 | 180M | 74.0 | 69.0 | 65.0 | 1475 | 1770 | 1775 | 120 | 99.8 | 99.5 | 93.4 | 93.6 | 93.9 | |||
22 | 180M | 84.0 | 80.0 | 75.0 | 1470 | 1760 | 1770 | 143 | 119 | 119 | 93.3 | 93.6 | 94.3 | ||||
30 | 180L | 114.0 | 108.0 | 101.0 | 1470 | 1765 | 1770 | 195 | 162 | 162 | 94.1 | 94.1 | 94.8 | ||||
37 | 200L | 144.0 | 132.0 | 124.0 | 1480 | 1775 | 1780 | 239 | 199 | 198 | 94.2 | 94.5 | 94.8 | ||||
IK | FBKA21E (FCKLA21E) |
6 | 0.2 | 71M | 1.3 | 1.2 | 1.2 | 920 | 1100 | 1120 | 2.08 | 1.74 | 1.70 | - | - | - | |
0.4 | 80M | 2.6 | 2.3 | 2.3 | 920 | 1110 | 1120 | 4.15 | 3.44 | 3.41 | 71.0 | 74.0 | 74.0 | ||||
IKH3 | FBKA21E (FCKLA21E) |
0.75 | 90L | 4.2 | 3.8 | 3.8 | 960 | 1155 | 1165 | 7.46 | 6.20 | 6.15 | 81.9 | 83.2 | 83.8 | ||
1.5 | 100L | 7.8 | 7.0 | 7.0 | 970 | 1165 | 1170 | 14.8 | 12.3 | 12.2 | 85.5 | 87.3 | 88.5 | ||||
2.2 | 112M | 10.6 | 10.0 | 9.6 | 970 | 1165 | 1170 | 21.7 | 18.0 | 18.0 | 86.9 | 88.0 | 89.5 | ||||
3.7 | 132S | 16.6 | 15.6 | 14.8 | 970 | 1165 | 1170 | 36.4 | 30.3 | 30.2 | 89.3 | 90.0 | 90.6 | ||||
IKKH3 | FBKA21E (FCKLA21E) |
5.5 | 132M | 23.8 | 22.2 | 21.2 | 970 | 1160 | 1170 | 54.1 | 45.3 | 44.9 | 91.1 | 91.7 | 92.2 | ||
7.5 | 160M | 31.2 | 30.0 | 28.0 | 965 | 1160 | 1170 | 74.2 | 61.7 | 61.2 | 90.6 | 91.0 | 91.9 | ||||
11 | 160L | 45.4 | 43.0 | 40.4 | 965 | 1160 | 1170 | 109 | 90.6 | 89.8 | 91.1 | 91.7 | 92.6 | ||||
TKKH3 | FBK21E (FCKL21E) |
15 | 180M | 62.2 | 59.4 | 55.2 | 970 | 1160 | 1170 | 148 | 123 | 122 | 91.2 | 91.7 | 92.6 | ||
18.5 | 180L | 79.2 | 73.2 | 69.8 | 975 | 1170 | 1175 | 181 | 151 | 150 | 92.4 | 93.0 | 93.7 | ||||
22 | 180L | 91.2 | 85.6 | 80.8 | 970 | 1165 | 1175 | 217 | 180 | 179 | 92.9 | 93.3 | 94.0 | ||||
30 | 200L | 122.0 | 116.0 | 110.0 | 980 | 1175 | 1180 | 292 | 244 | 243 | 94.2 | 94.2 | 94.8 |
形 式 | ブレーキ | 回転部 慣性モーメント (kg・m²) |
||||||
---|---|---|---|---|---|---|---|---|
極数 | 形 式 | 定格 制動トルク (N・m) |
定格 励磁電圧 DC(V) |
定格 励磁電流 DC(A) |
直流電源 ユニット 形 式 |
|||
MLH | 8062A | 4 | SBD-PH094-010 | 1.0 | DC90V | 0.22 | MH-22T | 0.00081 |
8065M (8065P) |
SBD-PH094-020 | 2.0 | 0.22 | 0.00100 | ||||
IK | FBKA21E (FCKLA21E) |
SBD-PH094-040 | 4.0 | 0.22 | 0.00131 | |||
IKH3 | FBKA21E (FCKLA21E) |
SBD-PH124-075 | 7.5 | 0.28 | 0.00440 | |||
IKH3 | FBKA21E (FCKLA21E) |
SBD-PH150-150 | 15 | 0.47 | MH-20 | 0.00657 | ||
SBD-PH150-220 | 22 | 0.47 | 0.01067 | |||||
SBD-PH165-370 | 37 | 0.53 | 0.02218 | |||||
IKKH3 | FBKA21E (FCKLA21E) |
SBD-PH165-550 | 55 | 0.53 | MH-33 | 0.04118 | ||
SBD-PH165-750 | 75 | 0.53 | 0.05318 | |||||
ESB-190 | 150 | 0.85 | HD-110M3 (別置) |
0.09085 | ||||
TKKH3 | ESB-190 | 150 | 0.85 | 0.11635 | ||||
FBK21E (FCKL21E) |
ESB-220 | 300 | 0.95 | 0.21724 | ||||
ESB-220 | 300 | 0.95 | 0.23124 | |||||
ESB-220 | 300 | 0.95 | 0.30524 | |||||
ESB-250 | 600 | 1.16 | 0.52804 | |||||
IK | FBKA21E (FCKLA21E) |
6 | SBD-PH094-040 | 4.0 | 0.22 | MH-22T | 0.00122 | |
SBD-PH124-075 | 7.5 | 0.28 | 0.00325 | |||||
IKH3 | FBKA21E (FCKLA21E) |
SBD-PH150-150 | 15 | 0.47 | MH-20 | 0.00705 | ||
SBD-PH150-220 | 22 | 0.47 | 0.01479 | |||||
SBD-PH165-370 | 37 | 0.53 | 0.03042 | |||||
SBD-PH165-550 | 55 | 0.53 | MH-33 | 0.04918 | ||||
IKKH3 | FBKA21E (FCKLA21E) |
SBD-PH165-750 | 75 | 0.53 | 0.06838 | |||
ESB-190 | 150 | 0.85 | HD-110M3 (別置) |
0.10535 | ||||
ESB-190 | 150 | 0.85 | 0.14435 | |||||
TKKH3 | FBK21E (FCKL21E) |
ESB-220 | 300 | 0.95 | 0.25624 | |||
ESB-220 | 300 | 0.95 | 0.35024 | |||||
ESB-220 | 300 | 0.95 | 0.40124 | |||||
ESB-250 | 600 | 1.16 | 0.80104 |
※ 0.4kW以下は、トップランナー基準(IE3効率)対象外の為、標準効率となります。
※ SBD-PHはオプションで手動解放・消音タイプも対応いたします。
手配時の形式例
※ 0.4kW以下はトップランナー規制対象外のため、標準効率モータとなります。
