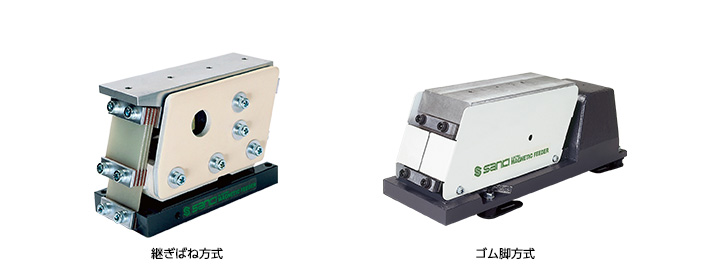

当社独自の構造で、各社で幅広く採用されているベストセラー機です。
JA型ボウルフィーダと同様に、水平に配置したマグネットと、グラスファイバー製の板ばねの採用により常に安定した各種類のワーク搬送が可能です。
-
駆動部と取付け架台の間に継ぎばねを介して固定しますので、架台への反力は軽減されます。
特に、薄物ワークに最適です。 -
架台へはゴム脚を介して取り付けますので、反力は非常に少なく、高速でワークを大量に搬送する場合に有効な振動を発生します。
仕様
形 式 | CS-1 | CS-2 | CS-0 | CS-L350AG | |||
---|---|---|---|---|---|---|---|
ばね角度(θ°) | 15 | 20 | |||||
入力電圧 AC(V) | 100 | 200 | 100 | 200 | 100 | 200 | 200 |
許容電流(mA) | 160 | 90 | 600 | 280 | 100 | 80 | 1,200 |
入力周波数(Hz) | 50又は60 | ||||||
振動機質量(kg) | 3.8 | 10.0 | 1.3 | 38.0 | |||
駆動波形 | 全波 | 半波 | |||||
塗装色 | 本体ベース:日塗工S2-1034 サイドプレート(カバー):日塗工S3-309 | ||||||
適用コントローラ | MFC-S3B |
シュートの許容寸法及び質量
CS-1 | CS-2 | CS-0 | CS-L350AG | |
---|---|---|---|---|
全長(mm) | 300 | 500 | 200 | 950 |
幅(mm) | 45 | 60 | 30 | ― |
厚(mm) | 15~20 | 15~20 | 12 | ― |
質量(kg) | 1 | 2 | 0.5 | 10 |
振動機外形寸法図

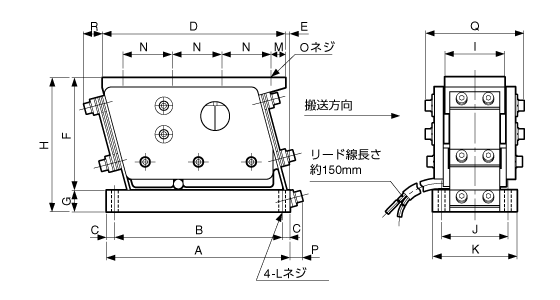

継ぎばね方式
A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CS-1 | 140 | 128 | 6 | 140 | 3 | 86 | 16 | 102 | 45 | 52 | 64 | M6 | 10 | 40×3 | 4-M5 | 約12 | 約75 | 約18 |
CS-2 | 192 | 176 | 8 | 192 | 4 | 118 | 22 | 140 | 62 | 70 | 88 | M8 | 15 | 52×3 | 4-M6 | 約15 | 約102 | 約25 |
CS-0 | 100 | 90 | 5 | 100 | 2 | 60 | 12 | 72 | 32 | 36 | 45 | M5 | 10 | 40×2 | 3-M4 | 約10 | 約52 | 約13 |
(単位:mm)

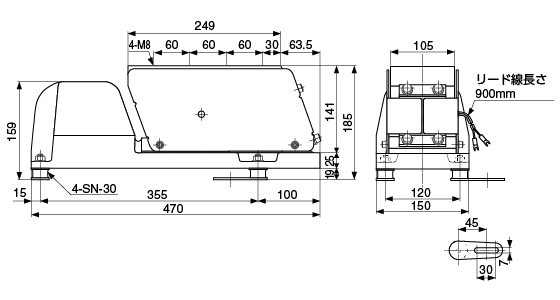

ゴム脚方式

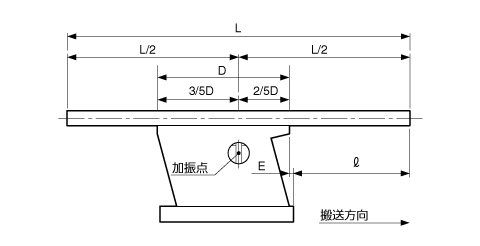

シュート取付基準寸法(前後の振り分け)
ℓ | D | 2/5D | E | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 750 | 850 | 950 | ||||
CS-1 | 41 | 66 | 91 | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | 140 | 56 | 3 |
CS-2 | ― | 44 | 69 | 94 | 119 | 144 | 169 | ― | ― | ― | ― | ― | ― | 192 | 77 | 4 |
CS-0 | 33 | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | 100 | 40 | 2 |
CS-L350AG | ― | ― | ― | ― | ― | ― | ― | ― | ― | 250 | 310 | 385 | 470 | ― | ― | 63.5 |
(単位:mm)
