インラインフィーダは総質量0.25kgの小形から、フィーダ総質量17kg、許容最大シュート質量5kg、シュート最大長700mmの大形フィーダまてシリーズが整いました。最大の特長はコントローラの周波数調整により、板バネ調整が不要となったことです。

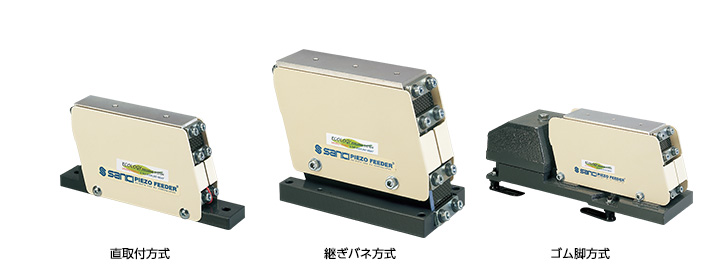

形式も「直取付方式」「継ぎバネ方式」「ゴム脚方式」と全形式が完成し、用途に応じて自由に選定して頂くことができます。
-
シンプルな構造で、最高の搬送速度が得られます。
ただし取付架台へ直接反力が伝えられますので、小形フィーダに限られます。 -
駆動部と取付架台の間に継ぎバネを介して固定しますので、架台への反力は軽減されます。中・大物ワークで揺れを少なく、滑らかに搬送します。
-
架台へはゴム脚を介して取付けますので、反力は非常に少なく、事務机の上で充分実用可能です。
中・大物ワークを高速で送る場合に最適です。
仕様
形 式 | 直取付方式 | 継ぎバネ方式 | ゴム脚方式 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
L5A | L15A | L25A | L60A | L125A | L30AG | L75AG | L150AG | L200AG | L250AG | ||
入力電圧 AC(V) | 0~250 | ||||||||||
入力周波数(Hz) | 60~300 | ||||||||||
入力電流(mA) | 5 | 8 | 8 | 17 | 24 | 7 | 13 | 20 | 30 | 41 | |
共振周波数(Hz+/-10Hz) | 160 | 135 | 130 | 110 | 86 | 182 | 158 | 110 | 105 | 75 | |
駆動源 | 圧電素子 | ||||||||||
シュート全長MAX(mm) | 200 | 250 | 300 | 350 | 500 | 300 | 400 | 500 | 600 | 700 | |
シュート幅MAX(mm) | 15 | 20 | 22 | 33 | 45 | 20 | 34 | 45 | 48 | 50 | |
シュート質量MAX(kg) | 0.2 | 0.3 | 0.5 | 1.2 | 2.5 | 0.6 | 1.5 | 3.0 | 4.0 | 5.0 | |
使用温度(℃) | 0~40 | ||||||||||
使用湿度(%/RH) | 10~90 | ||||||||||
塗装色 | 本体:日塗工 S2-1034 カバー:日塗工 S3-309 | ||||||||||
本体質量(kg) | 0.5 | 0.8 | 1.4 | 3.8 | 9 | 2 | 3.5 | 7 | 13 | 18 | |
適用 コント ローラ |
単機能版 | P212 | |||||||||
高機能版(フィードバック) | P212-F |
寸法図(リード線長さ1m)

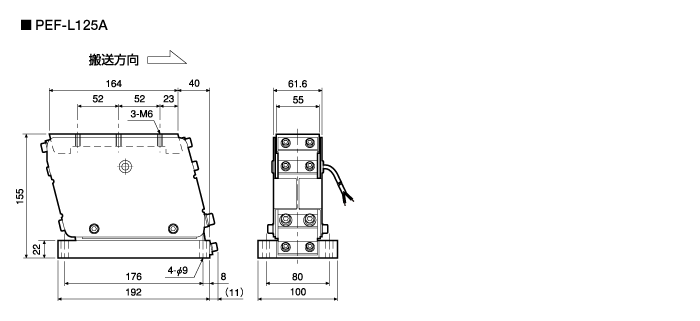

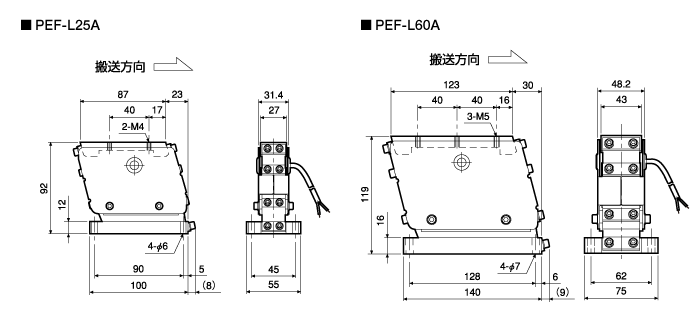

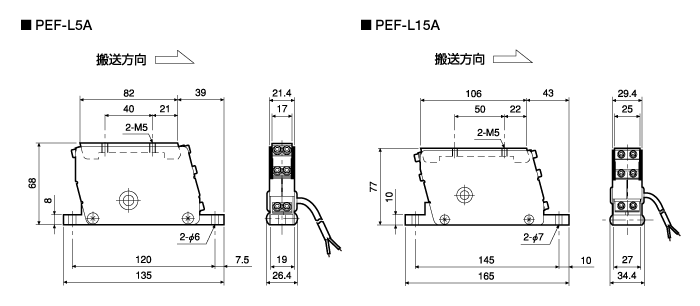

直取付方式

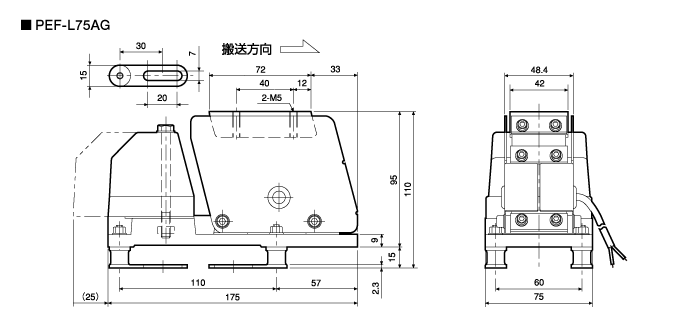

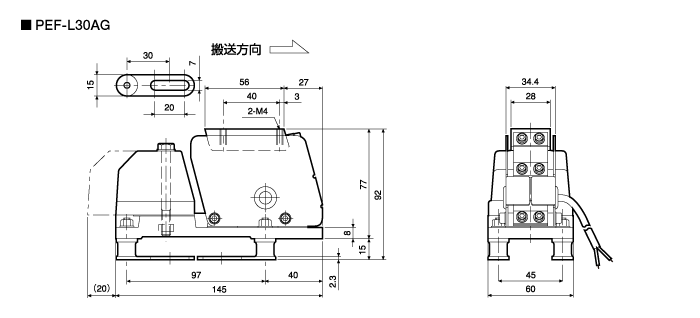

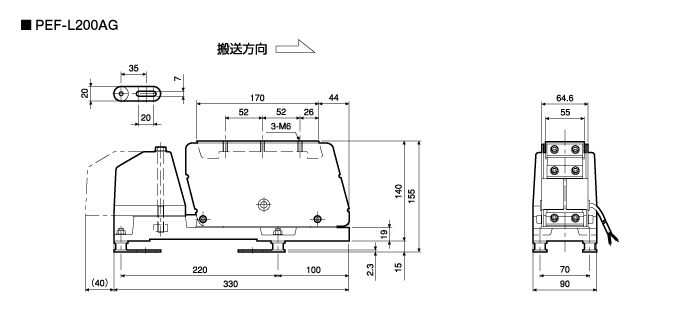

継ぎバネ方式

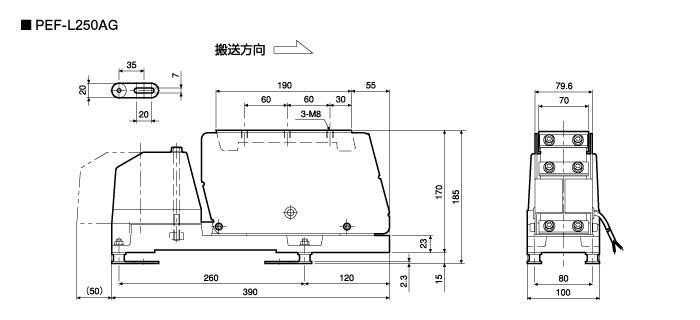

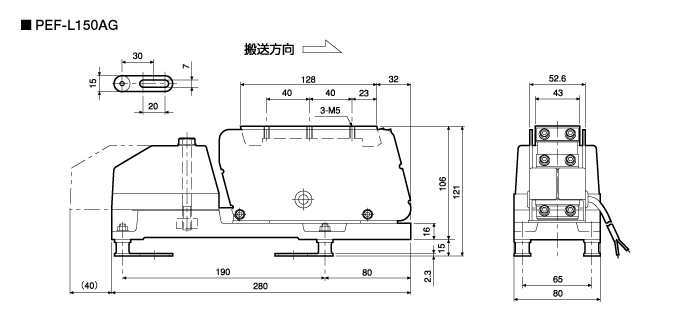

ゴム脚方式

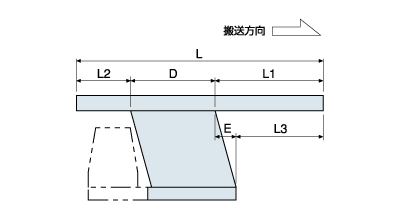

インラインフィーダへのシュート取付基準寸法(前後への振り分け)
インラインフィーダへのシュートの取付は、前後への振り分けをL1=1.5×L2として下さい。
L3[L3=0.6×(L-D)-E] | D | E | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | |||
L5A | 2 | 32 | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | 82 | 39 | |
L15A | ― | 14 | 44 | ― | ― | ― | ― | ― | ― | ― | ― | ― | 106 | 43 | |
L25A | 15 | 45 | 75 | 105 | ― | ― | ― | ― | ― | ― | ― | ― | 87 | 23 | |
L60A | ― | 16 | 46 | 76 | 106 | ― | ― | ― | ― | ― | ― | ― | 123 | 30 | |
L125A | ― | ― | ― | 42 | 72 | 102 | 132 | 162 | ― | ― | ― | ― | 164 | 40 | |
L30AG | ― | 60 | 90 | 120 | ― | ― | ― | ― | ― | ― | ― | ― | 56 | 27 | |
L75AG | ― | 74 | 104 | 134 | 164 | ― | ― | ― | ― | ― | ― | 72 | 33 | ||
L150AG | ― | ― | ― | 101 | 131 | 161 | 191 | ― | ― | ― | ― | 128 | 32 | ||
L200AG | ― | ― | ― | ― | ― | 124 | 154 | 184 | 214 | ― | ― | 170 | 44 | ||
L250AG | ― | ― | ― | ― | ― | ― | 131 | 161 | 191 | 221 | 251 | 190 | 55 |
(単位:mm)
