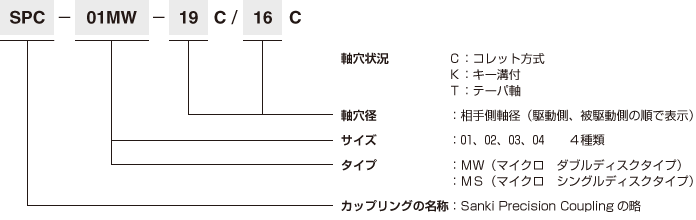

マイクロカップリングの表示
SPC-MS仕様、寸法表
| 型 式 | SPC-01MS | SPC-02MS | SPC-03MS | SPC-04MS | |
|---|---|---|---|---|---|
| 仕 様 |
許容トルク（N・m） | 10 | 8 | 4 | 2 |
| 最高回転速度（min-1） | 20,000 | 20,000 | 20,000 | 20,000 | |
| ねじりばね定数（N・cm/rad） | 150×104 | 112×104 | 630×103 | 240×103 | |
| 軸方向ばね定数（N/mm） | 70 | 60 | 48 | 32 | |
| 許容角度変位（°） | 1 | 1 | 1 | 1 | |
| 許容軸方向変位（mm） | ±0.8 | ±0.6 | ±0.6 | ±0.4 | |
| 許容平行変位（mm） | ― | ― | ― | ― | |

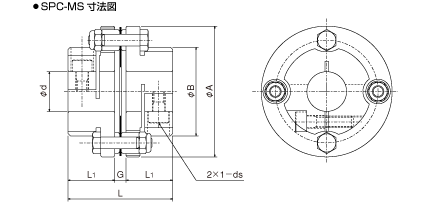

| 寸 法 |
フランジ外径（A） | 57 | 50 | 46 | 36 |
| ボス外径（B） | 38 | 36 | 30 | 22 | |
| 全長（L） | 45 | 40 | 36 | 27 | |
| ハブ長（L1） | 20 | 18 | 16 | 12 | |
| すきま（G） | 5 | 4 | 4 | 3 | |
| ｄ（最小） | 8 | 8 | 6 | 4 | |
| ｄ（最大） | 20 | 16 | 14 | 10 | |
| リーマボルトサイズ | M5 | M4 | M4 | M3 | |
| リーマボルト締付けトルク（N・m） | 4 | 2 | 2 | 1 | |
| ディスクエレメント内径 | 21 | 18 | 16 | 12 | |
| クランプねじ（ds） | M5 | M5 | M4 | M3 | |
- 注 ●許容軸方向変位は、角度変位0の時の値です。
- ●軸穴径公差はH7です。
- ●相手側軸径の推奨公差は、h7までです。
