取扱説明

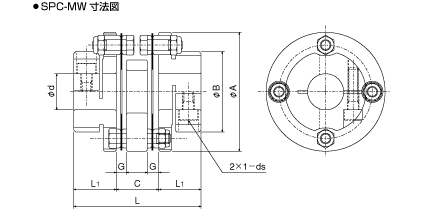

SPC-MW 仕様、寸法表
型 式 | SPC-01MW | SPC-02MW | SPC-03MW | SPC-04MW | |
---|---|---|---|---|---|
仕 様 |
許容トルク(N・m) | 10 | 8 | 4 | 2 |
最高回転速度(min-1) | 20,000 | 20,000 | 20,000 | 20,000 | |
ねじりばね定数(N・cm/rad) | 750×103 | 560×103 | 315×103 | 120×103 | |
軸方向ばね定数(N/mm) | 35 | 30 | 24 | 16 | |
許容角度変位(片側)(°) | 1 | 1 | 1 | 1 | |
許容軸方向変位(mm) | ±1.6 | ±1.2 | ±1.2 | ±0.8 | |
許容平行変位(mm) | 0.26 | 0.24 | 0.21 | 0.19 | |
寸 法 |
フランジ外径(A) | 57 | 50 | 46 | 36 |
ボス外径(B) | 38 | 36 | 30 | 22 | |
全長(L) | 60 | 54 | 48 | 36 | |
ハブ長(L1) | 20 | 18 | 16 | 12 | |
すきま(G) | 5 | 4 | 4 | 3 | |
フランジ面間距離(C) | 20 | 18 | 16 | 12 | |
d(最小) | 8 | 8 | 6 | 4 | |
d(最大) | 20 | 16 | 14 | 10 | |
リーマボルトサイズ | M5 | M4 | M4 | M3 | |
リーマボルト締付けトルク(N・m) | 4 | 2 | 2 | 1 | |
ディスクエレメント内径 | 21 | 18 | 16 | 12 | |
スペーサ内径 | 20 | 17 | 15 | 11 | |
クランプねじ(ds) | M5 | M5 | M4 | M3 |
- 注 ●許容軸方向変位は、角度変位0の時の値です。
- ●軸穴径公差はH7です。
- ●相手側軸径の推奨公差は、h7までです。
