クランプ関係・カップリング

軸径:Ø8~Ø50推奨軸公差:h7推奨ボス穴公差:H7必要表面粗さ:12S以下

クランプエレメント SCE201形(フランジ、小外径型)

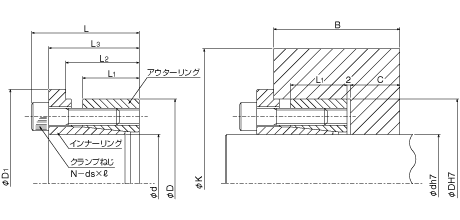

外形寸法図

呼称

SCE201 8×21

寸法・性能

●下記の表のKの値は、B≧2×L1、C≧d/2 の場合のものです。上記条件以外のときはご相談ください。

呼 称 L

mm
L3

mm
L2

mm
L1

mm
D1

mm
締付けトルクMsで
伝達できる
面圧力 クランプねじ ボス材料のσ0.2によるボス外径(K)の最小値(mm) 質量

g
J
×10-5
kg・m2
SCE201
d × D
mm
トルク
(M)
N・m
スラスト力
(F)
kN
シャフト
(PS
MPa
ボス
(PB
MPa
本数
(N)
サイズ
(dS×ℓ)
締付け
トルク
(MS
N・m
150 ※ 200 ※ 250 ※ 300 ※ 350 ※ 400 ※
FC250



FC350
SS400
SC410
S10C-N
FCD400
SS490
SC480
S20C-N
FCD450


S35C-N
FCD500


S45C-N
FCD600


S55C-N
8×21 21 17 14.5 10 23.5 21 5.4 285 76 3 M4×15 4 33 29 27 26 26 25 35 0.22
10×23 21 17 14.5 10 25.5 27 5.4 228 70 3 M4×15 4 35 31 29 28 28 27 40 0.31
11×24 21 17 14.5 10 26.5 39 7.2 276 89 4 M4×15 4 41 35 33 31 30 29 45 0.39
12×26 21 17 14.5 10 28.5 43 7.2 253 82 4 M4×15 4 42 37 35 33 32 31 53 0.61
14×28 23 19 16.5 12 30.5 76 10.8 253 95 6 M4×15 4 49 42 39 37 35 34 61 0.8
15×29 23 19 16.5 12 31.5 81 10.8 236 92 6 M4×15 4 50 43 40 38 36 35 66 0.97
16×30 23 19 16.5 12 32.5 86 10.8 222 89 6 M4×15 4 51 44 41 39 37 36 75 1.13
17×31 23 19 16.5 12 33.5 120 14.4 278 115 8 M4×15 4 64 51 46 43 41 40 75 1.3
18×32 23 19 16.5 12 34.5 130 14.4 262 111 8 M4×15 4 64 52 47 44 42 41 80 1.47
19×33 23 19 16.5 12 35.5 130 14.4 249 108 8 M4×15 4 64 53 48 45 43 42 81 1.64
呼 称 L

mm
L3

mm
L2

mm
L1

mm
D1

mm
締付けトルクMsで
伝達できる
面圧力 クランプねじ ボス材料のσ0.2によるボス外径(K)の最小値(mm) 質量

g
J
×10-5
kg・m2
SCE201
d × D
mm
トルク
(M)
N・m
スラスト力
(F)
kN
シャフト
(PS
MPa
ボス
(PB
MPa
本数
(N)
サイズ
(dS×ℓ)
締付け
トルク
(MS
N・m
150 ※ 200 ※ 250 ※ 300 ※ 350 ※ 400 ※
FC250



FC350
SS400
SC410
S10C-N
FCD400
SS490
SC480
S20C-N
FCD450


S35C-N
FCD500


S45C-N
FCD600


S55C-N
20×38 31 26 21.5 16 42 220 22.8 280 110 8 M5×20 8 75 61 55 52 50 48 144 3.58
22×40 31 26 21.5 16 44 250 22.8 254 105 8 M5×20 8 76 63 57 54 52 50 165 4.32
24×42 31 26 21.5 16 46 270 22.8 233 100 8 M5×20 8 77 65 59 56 53 52 180 5.38
25×43 31 26 21.5 16 47 280 22.8 224 98 8 M5×20 8 77 66 60 57 54 53 188 6.1
28×46 34 29 23.5 18 50 400 28.5 214 102 10 M5×20 8 85 71 65 61 59 57 195 7.92
30×48 34 29 23.5 18 52 420 28.5 200 97 10 M5×20 8 86 73 67 63 61 59 208 9.23
32×50 34 29 23.5 18 54 450 28.5 187 94 10 M5×20 8 87 75 69 65 63 61 219 11.1
35×57 39 33 26 20 62 660 37.7 200 98 8 M6×25 16 102 87 79 75 72 70 325 21
38×60 39 33 26 20 65 900 47.5 230 117 10 M6×25 16 125 100 89 83 79 77 362 25.6
40×62 39 33 26 20 67 950 47.5 219 113 10 M6×25 16 125 101 91 85 81 79 380 29.2
呼 称 L

mm
L3

mm
L2

mm
L1

mm
D1

mm
締付けトルクMsで
伝達できる
面圧力 クランプねじ ボス材料のσ0.2によるボス外径(K)の最小値(mm) 質量

g
J
×10-5
kg・m2
SCE201
d × D
mm
トルク
(M)
N・m
スラスト力
(F)
kN
シャフト
(PS
MPa
ボス
(PB
MPa
本数
(N)
サイズ
(dS×ℓ)
締付け
トルク
(MS
N・m
150 ※ 200 ※ 250 ※ 300 ※ 350 ※ 400 ※
FC250



FC350
SS400
SC410
S10C-N
FCD400
SS490
SC480
S20C-N
FCD450


S35C-N
FCD500


S45C-N
FCD600


S55C-N
42×64 39 33 26 20 69 1,000 47.5 208 110 10 M6×25 16 126 103 93 87 83 81 405 32.7
45×67 39 33 26 20 72 1,070 47.5 194 105 10 M6×25 16 127 105 96 90 86 83 435 39
48×70 39 33 26 20 75 1,370 57.0 219 120 12 M6×25 16 150 119 105 98 93 90 460 46.2
50×72 39 33 26 20 77 1,660 66.4 245 136 14 M6×25 16 181 133 115 106 100 96 485 52

※(MPa)

  • 注 ●伝達トルク、スラスト力は、最大値です。
  • ●ボス外径(K)の最小値は安全率を含んでおりません。安全率を見込んでください。
