寸法・性能

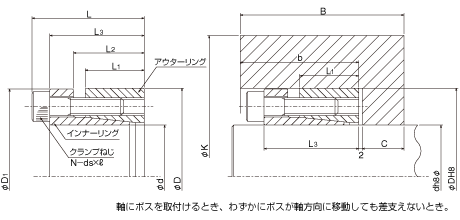

●下記の表のKの値は、B≧2×L1、b≧L3、C≧d/2 の場合のものです。上記以外のときはご相談ください。
呼 称 | L mm |
L3 mm |
L2 mm |
L1 mm |
D1 mm |
締付けトルクMsで 伝達できる |
面圧力 | クランプねじ | ボス材料のσ0.2によるボス外径(K)の最小値(mm) | 質量 g |
J ×10-5 kg・m2 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SCE201SH d × D mm |
トルク (M) N・m |
スラスト力 (F) kN |
シャフト (PS) MPa |
ボス (PB) MPa |
本数 (N) |
サイズ (dS×ℓ) |
締付け トルク (MS) N・m |
150 ※ | 200 ※ | 250 ※ | 300 ※ | 350 ※ | 400 ※ | |||||||
FC250 |
FC350 SS400 SC410 S10C-N |
FCD400 SS490 SC480 S20C-N |
FCD450 S35C-N |
FCD500 S45C-N |
FCD600 S55C-N |
|||||||||||||||
19×47 | 38 | 32 | 24 | 20 | 46 | 300 | 31.0 | 304 | 98 | 4 | M6×25 | 16 | 72 | 64 | 60 | 58 | 56 | 55 | 325 | 10 |
20×47 | 38 | 32 | 24 | 20 | 46 | 310 | 31.0 | 288 | 98 | 4 | M6×25 | 16 | 72 | 64 | 60 | 58 | 56 | 55 | 315 | 10 |
22×47 | 38 | 32 | 24 | 20 | 46 | 340 | 31.0 | 262 | 98 | 4 | M6×25 | 16 | 72 | 64 | 60 | 58 | 56 | 55 | 305 | 10 |
24×50 | 38 | 32 | 24 | 20 | 49 | 470 | 39.0 | 300 | 115 | 5 | M6×25 | 16 | 83 | 72 | 67 | 64 | 62 | 60 | 345 | 13 |
25×50 | 38 | 32 | 24 | 20 | 49 | 490 | 39.0 | 288 | 115 | 5 | M6×25 | 16 | 83 | 72 | 67 | 64 | 62 | 60 | 335 | 13 |
28×55 | 38 | 32 | 24 | 20 | 54 | 550 | 39.0 | 257 | 105 | 5 | M6×25 | 16 | 87 | 77 | 72 | 69 | 66 | 65 | 395 | 19 |
30×55 | 38 | 32 | 24 | 20 | 54 | 590 | 39.0 | 240 | 105 | 5 | M6×25 | 16 | 87 | 77 | 72 | 69 | 66 | 65 | 375 | 18 |
32×60 | 38 | 32 | 24 | 20 | 59 | 750 | 46.5 | 270 | 115 | 6 | M6×25 | 16 | 99 | 86 | 80 | 76 | 74 | 72 | 455 | 26 |
35×60 | 38 | 32 | 24 | 20 | 59 | 820 | 46.5 | 247 | 115 | 6 | M6×25 | 16 | 99 | 86 | 80 | 76 | 74 | 72 | 420 | 25 |
38×65 | 38 | 32 | 24 | 20 | 64 | 890 | 46.5 | 227 | 106 | 6 | M6×25 | 16 | 103 | 91 | 85 | 81 | 79 | 77 | 490 | 35 |
呼 称 | L mm |
L3 mm |
L2 mm |
L1 mm |
D1 mm |
締付けトルクMsで 伝達できる |
面圧力 | クランプねじ | ボス材料のσ0.2によるボス外径(K)の最小値(mm) | 質量 g |
J ×10-5 kg・m2 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SCE201SH d × D mm |
トルク (M) N・m |
スラスト力 (F) kN |
シャフト (PS) MPa |
ボス (PB) MPa |
本数 (N) |
サイズ (dS×ℓ) |
締付け トルク (MS) N・m |
150 ※ | 200 ※ | 250 ※ | 300 ※ | 350 ※ | 400 ※ | |||||||
FC250 |
FC350 SS400 SC410 S10C-N |
FCD400 SS490 SC480 S20C-N |
FCD450 S35C-N |
FCD500 S45C-N |
FCD600 S55C-N |
|||||||||||||||
40×65 | 38 | 32 | 24 | 20 | 64 | 930 | 46.5 | 216 | 106 | 6 | M6×25 | 16 | 103 | 91 | 85 | 81 | 79 | 77 | 465 | 34 |
42×75 | 48 | 40 | 29 | 24 | 74 | 1,810 | 86.0 | 319 | 142 | 6 | M8×30 | 39 | 143 | 119 | 107 | 101 | 97 | 94 | 855 | 79 |
45×75 | 48 | 40 | 29 | 24 | 74 | 1,940 | 86.0 | 298 | 142 | 6 | M8×30 | 39 | 143 | 119 | 107 | 101 | 97 | 94 | 795 | 77 |
48×80 | 48 | 40 | 29 | 24 | 79 | 2,070 | 86.0 | 279 | 133 | 6 | M8×30 | 39 | 145 | 123 | 112 | 106 | 101 | 98 | 905 | 98 |
50×80 | 48 | 40 | 29 | 24 | 79 | 2,160 | 86.0 | 268 | 133 | 6 | M8×30 | 39 | 145 | 123 | 112 | 106 | 101 | 98 | 860 | 96 |
55×85 | 48 | 40 | 29 | 24 | 84 | 2,770 | 100 | 284 | 146 | 7 | M8×30 | 39 | 166 | 136 | 123 | 115 | 110 | 107 | 935 | 120 |
60×90 | 48 | 40 | 29 | 24 | 89 | 3,020 | 100 | 260 | 138 | 7 | M8×30 | 39 | 168 | 140 | 127 | 120 | 115 | 112 | 1,000 | 146 |
65×95 | 48 | 40 | 29 | 24 | 94 | 3,740 | 115 | 275 | 149 | 8 | M8×30 | 39 | 189 | 154 | 139 | 130 | 124 | 120 | 1,070 | 178 |
70×110 | 62 | 52 | 37 | 30 | 109 | 5,540 | 158 | 290 | 142 | 7 | M10×40 | 75 | 210 | 174 | 157 | 148 | 142 | 137 | 2,060 | 434 |
75×115 | 62 | 52 | 37 | 30 | 114 | 5,940 | 158 | 270 | 135 | 7 | M10×40 | 75 | 211 | 177 | 161 | 152 | 146 | 142 | 2,170 | 512 |
呼 称 | L mm |
L3 mm |
L2 mm |
L1 mm |
D1 mm |
締付けトルクMsで 伝達できる |
面圧力 | クランプねじ | ボス材料のσ0.2によるボス外径(K)の最小値(mm) | 質量 g |
J ×10-5 kg・m2 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SCE201SH d × D mm |
トルク (M) N・m |
スラスト力 (F) kN |
シャフト (PS) MPa |
ボス (PB) MPa |
本数 (N) |
サイズ (dS×ℓ) |
締付け トルク (MS) N・m |
150 ※ | 200 ※ | 250 ※ | 300 ※ | 350 ※ | 400 ※ | |||||||
FC250 |
FC350 SS400 SC410 S10C-N |
FCD400 SS490 SC480 S20C-N |
FCD450 S35C-N |
FCD500 S45C-N |
FCD600 S55C-N |
|||||||||||||||
80×120 | 62 | 52 | 37 | 30 | 119 | 6,330 | 158 | 254 | 130 | 7 | M10×40 | 75 | 214 | 182 | 166 | 157 | 151 | 147 | 2,280 | 592 |
85×125 | 62 | 52 | 37 | 30 | 124 | 7,690 | 180 | 273 | 143 | 8 | M10×40 | 75 | 240 | 198 | 179 | 168 | 161 | 156 | 2,400 | 688 |
90×130 | 62 | 52 | 37 | 30 | 129 | 8,140 | 180 | 258 | 137 | 8 | M10×40 | 75 | 241 | 202 | 183 | 173 | 166 | 161 | 2,510 | 783 |
95×135 | 62 | 52 | 37 | 30 | 134 | 10,740 | 225 | 305 | 165 | 10 | M10×40 | 75 | 299 | 233 | 206 | 191 | 181 | 174 | 2,650 | 898 |
100×145 | 74 | 64 | 46 | 39 | 144 | 11,300 | 225 | 209 | 118 | 10 | M10×40 | 75 | 243 | 210 | 194 | 185 | 179 | 174 | 3,950 | 1,535 |
※(MPa)
- 注 ●伝達トルク、スラスト力は、最大値です。
- ●ボス外径(K)の最小値は安全率を含んでおりません。安全率を見込んでください。
